在西門子、歐姆龍的編程軟件中，我們要將一個程序中編輯好的注釋移動到另外一個程序中，只需要將整個符號表進行復制、粘貼即可，非常方便。而三菱的GX Developer軟件無法直接這樣操作。
但是可以通過以下幾個辦法，實現注釋的快速轉移，避免每次新建一個項目都將注釋單獨輸入，影響工作效率。

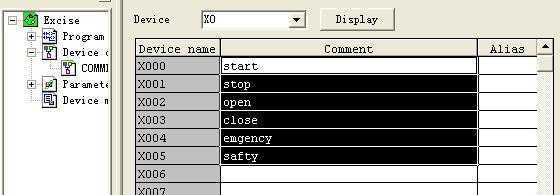

1. 在注釋表中復制


可以打開注釋表，用鼠標拖選所有注釋之后復制，然后到別的項目中的注釋表中直接粘貼。對于在記事本、word等其他工具中編輯好的注釋，也可以直接復制后粘貼到注釋表中。
2. 在原有項目基礎上上載程序
首先打開已經帶有注釋的程序，然后執行從PLC中讀出程序（讀出程序時不能選擇讀出注釋），再將現程序進行另存。這樣得到的程序保留了原有注釋，可以直接用Ctrl+F5鍵顯示出注釋。
3. 使用Gx Converter
三菱提供了一個叫Gx Converter的軟件包，用于將GX Developer的數據轉換成Word或Excel 數據使文檔的創建簡單化。把Excel數據(CSV格式)或文本數據(TXT文件)用于GPPW，把GPPW程序表和軟元件注釋轉換為Excel數據(CSV格式)或文本數據(TXT文件)。
下面說明一下用GXConverter導入、導出注釋的步驟。
STEP1，安裝Gx Converter軟件包


STEP2，新建一個名稱為“comments”的記事本文檔備用，可以在該文件內輸入軟元件及其注釋（在使用記事本編輯程序或注釋時注意將元件和注釋等用空格分開，分得越開越好）

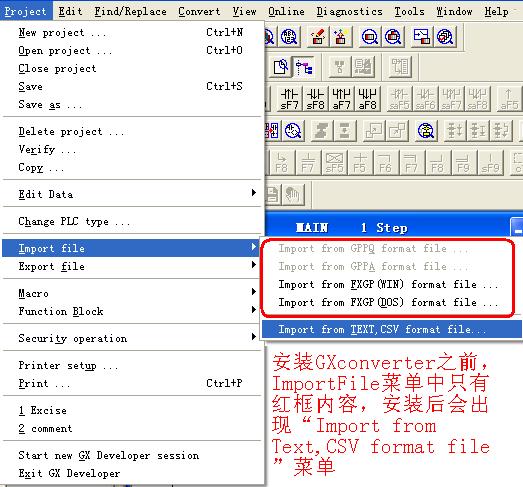

STEP3，通過STEP1的該選項，打開導入窗口

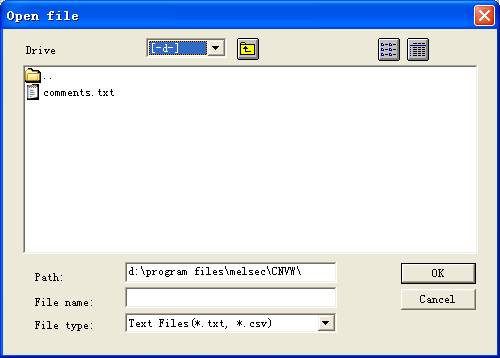

因?yàn)椤癱omments.txt”文件本身就是建立在默認文件夾的，所以直接可以看到。如果建立在別處，需要自行查找該目錄。
---------------------------------------------------------------------------
全文下載：

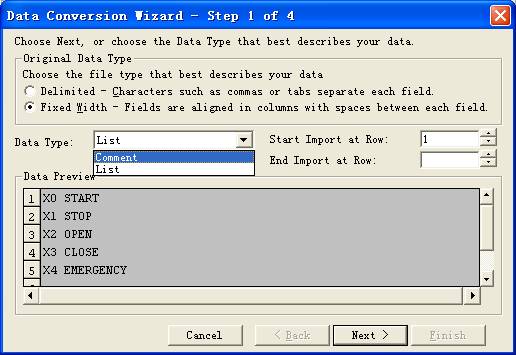

STEP4，選中該文件后進入文件轉換向?qū)?br />

在“Original Data Type”選項中設定文檔類型�！癉elimited”是間隔的意思，一般如果導入的文檔為CSV格式時選擇該項，那么在下一步中向?qū)��?huì)自動分開軟元件和注釋；“Fixed Width”是固定寬度的意思，一般如果導入的文檔為TXT格式時選擇該項，便于下一步手動建立分隔線。
“Data Type”中選擇轉換為程序（List）或者注釋（comment）。本例中需要導入注釋，所以選擇“comment”。
“Data Preview”中可以預覽導入的文件內容。

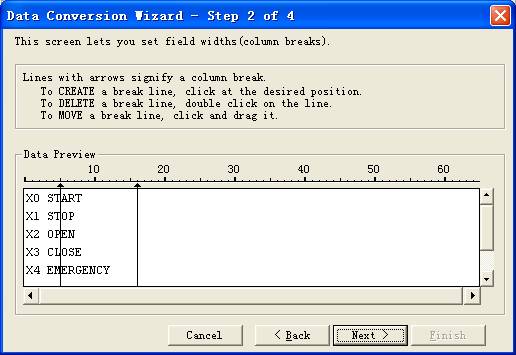

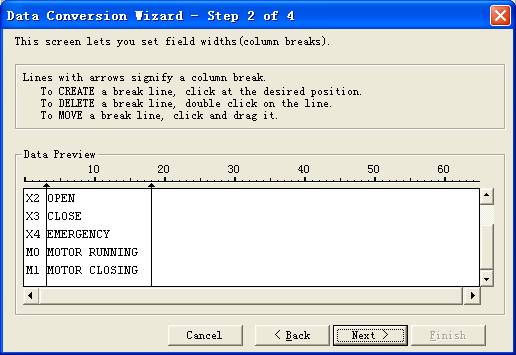

STEP5，設置分隔線


點擊下一步后進入該窗口。本圖中的兩個箭頭線段可以用鼠標拖動。我們要在本步將軟元件、注釋、步數等間隔開，以便軟件辨別出其類型。該步相當重要，如果設置不好將不能成功轉換。
本例中可以這樣間隔：

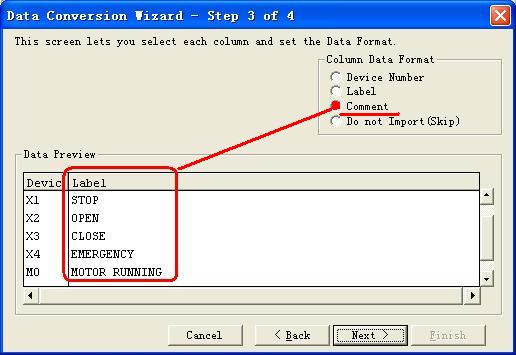

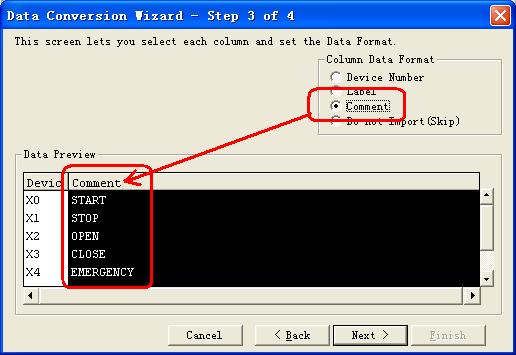

STEP6，設置數據類型
在STEP5中設置好相關項目后，點擊“Next”進入下一步：


可見向?qū)Ц鶕?jù)剛才分隔好的類型，將文檔中的內容分成了兩部分。但是紅框中的部分應該是“comment”而不是“Label”，可以用鼠標點擊該塊區域，然后點擊“comment”前面的選擇框，就可以改變其類型了。

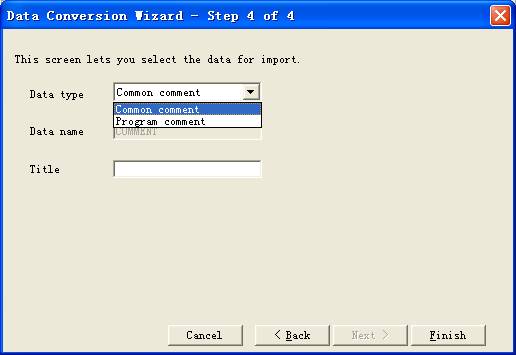

STEP7，完成轉換


該項可以默認，無需設置。點擊“Finish”，完成轉換過程。
現在可以打開注釋表，看看是否已經存在注釋了！


對于在記事本中寫的程序，也可以如此轉換到GxDeveloper中，只需要在STEP4中選擇“List”。

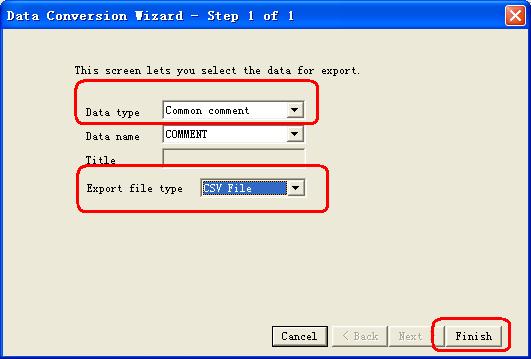

注釋和程序?qū)С龇浅：?jiǎn)單，只需要指定導出的文件名稱和類型，確認即可。

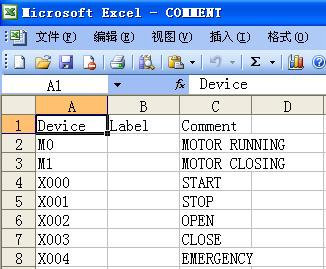

本例將注釋導出為CSV文件，打開后如圖：


暈，只要把注解文件考進去就可以了

對啊！注釋很簡單！直接復制那個COMMENT的文件就OK了！

嗯，俺還正在思考為什么上載個程序就能帶著注釋呢，原來就是這個文件的原因啊！
謝謝樓上兩位了！

學習了謝謝！

謝謝大家，和樓主，分享此貼。

解決一大問題，謝謝啦
