原

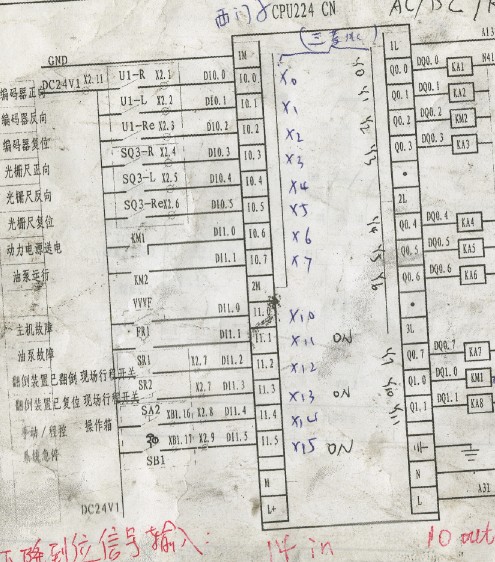

電路 是 西門子s7200的 plc ，改成 三菱 ， 電路方面 好不好改呢？ 輸入端有PNP傳感器。

看電路圖 西門子的 輸入com端接的是 0V，其余的 輸入端子是連接了 +24V， 這是 源型 輸入對的吧
三菱 FX2n-48mr 是不是 只能接 漏型的


車間一臺設備 原來是 西門子s7200的plc ， 我根據動作原理，在三菱的plc上模仿出來了，但是我在更換成 三菱的 plc 后，輸入點沒有信號輸入怎么回事呢？西門子的 I輸入端和三菱的X對應起來接的，西門子的 輸入端的com口，也就是 1M 是直接接在 開關電源的 GND 上的，為什么接到三菱的 輸入com 上后，三菱的plc沒有信號輸入呢？編碼器單獨由 開關電源供電，在三菱的plc 上可以輸入，但是其余的都不行。

換成三菱FX3U或是FX3G的這個是可以接PNP型的

目前只有 fx2n的 plc，你看看得需要怎么修改電路圖或者不修改電路圖就可以換成 fx2n呢？

1樓說的對，換成FX3U的就可以解決問題。
如果只有FX2N的話，接線時請把原來西門子的公共端IN的線GND去掉，
然后把DC24V換成三菱的PLC的COM即可。
簡單一句話：照三菱的要求改成NPN即可。
