樓主  發表于: 2008-09-10 12:24
圖片：
圖片：
各位大蝦:幫個忙!下面的梯形圖怎樣寫,且盡可能用功能指令.謝謝!!!

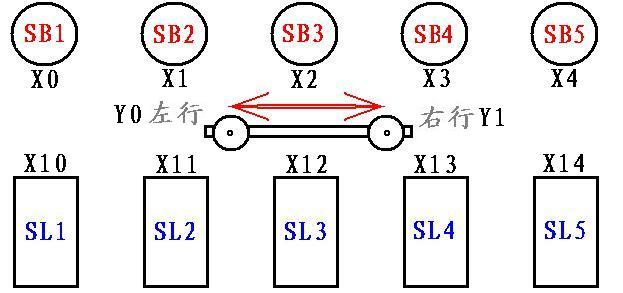

自動控制小車的運行方向(左右移動),有五個按鈕SB1SB2SB3SB4SB5和限位開關LS1LS2LS3LS4LS5,(SB1-LS1...SB5-LS5是一一對應的)
1,當小車所停的位置LS的編號大于呼叫的SB編號時,小車往左運行至呼叫的SB位置后,停止.
2,當小車所停的位置LS的編號小于呼叫的SB編號時,小車往右運行至呼叫的SB位置后,停止.
3.小車位置LS與呼叫編號SB相同時,小車不動作.





此主題相關圖片如下，點擊圖片看大圖：

仔細體驗一下上面各個連鎖的邏輯關系（非），找出最簡單的程序。

飛星
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看飛星的 主題 / 回貼
1樓  發表于: 2008-09-10 13:25
呵呵，這個不錯，等我想一下，我也是剛剛學習PLC的。
hsiung
Just do as you want.
級別: 家園常客
精華主題: 1 篇
發帖數量: 531 個
工控威望: 958 點
下載積分: 10264 分
在線時間: 95(小時)
注冊時間: 2008-09-04
最后登錄: 2025-06-21
查看hsiung的 主題 / 回貼
2樓  發表于: 2008-09-10 13:38
樓主：如果當前小車不在任何一個限位上，如何確定小車的行進？
Evaluate your time,
Controll your life.
年年
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看年年的 主題 / 回貼
3樓  發表于: 2008-09-10 14:14
工藝描述不清楚。
工控小生
級別: 家園常客
精華主題: 0
發帖數量: 455 個
工控威望: 628 點
下載積分: 6388 分
在線時間: 812(小時)
注冊時間: 2008-05-19
最后登錄: 2025-07-03
查看工控小生的 主題 / 回貼
4樓  發表于: 2008-09-10 15:17
用CMP指令和MOV 指令可以寫出最簡單的程序。
ljl5130
中國工控！雄起！
級別: 略有小成
精華主題: 0
發帖數量: 470 個
工控威望: 487 點
下載積分: 2266 分
在線時間: 285(小時)
注冊時間: 2008-07-18
最后登錄: 2025-06-26
查看ljl5130的 主題 / 回貼
5樓  發表于: 2008-09-10 19:17
實際應用中X0-X4要求點動吧？那么樓主的梯形圖就會復雜些？2樓說的對呀樓主咋辦呢？
ljsheng518
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ljsheng518的 主題 / 回貼
6樓  發表于: 2008-09-10 20:55
看宋伯生編的（PLC編程實用指南）一書有本例詳細講解。
hsiung
Just do as you want.
級別: 家園常客
精華主題: 1 篇
發帖數量: 531 個
工控威望: 958 點
下載積分: 10264 分
在線時間: 95(小時)
注冊時間: 2008-09-04
最后登錄: 2025-06-21
查看hsiung的 主題 / 回貼
7樓  發表于: 2008-09-13 13:46
提供一個西門子的程序供參考。
L IW 0
L 0
==I
R Y000
R Y001
L IW0
L IW2
>I
= Y 000
<I
= Y 001
NOP 0

其他PLC依此類推。
本帖最近評分記錄：
  • 下載積分:+2(狂雨飛星) 高啊！
    • Evaluate your time,
    Controll your life.
    飛星
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看飛星的 主題 / 回貼
    8樓  發表于: 2008-09-13 20:42
    S7 300 CPU 314測試通過！
    wansl
    級別: 略有小成
    精華主題: 0
    發帖數量: 72 個
    工控威望: 253 點
    下載積分: 521 分
    在線時間: 248(小時)
    注冊時間: 2008-03-13
    最后登錄: 2025-04-26
    查看wansl的 主題 / 回貼
    9樓  發表于: 2008-09-14 09:26
    看不明白
    方茂興
    級別: 略有小成
    精華主題: 0
    發帖數量: 175 個
    工控威望: 288 點
    下載積分: 694 分
    在線時間: 82(小時)
    注冊時間: 2008-08-17
    最后登錄: 2013-08-25
    查看方茂興的 主題 / 回貼
    10樓  發表于: 2008-09-22 22:40
    我剛學PLC，看過一個例子用的是MOVP 指令、和觸點比較LD＝  LD＞  LD＜
    華豐
    只有虛心學習,才能讓人進步!
    級別: 略有小成
    精華主題: 0
    發帖數量: 142 個
    工控威望: 224 點
    下載積分: 719 分
    在線時間: 103(小時)
    注冊時間: 2008-08-19
    最后登錄: 2025-04-15
    查看華豐的 主題 / 回貼
    11樓  發表于: 2008-09-23 08:10
    引用
    引用第3樓年年于2008-09-10 14:14發表的  :
    工藝描述不清楚。
    • «
