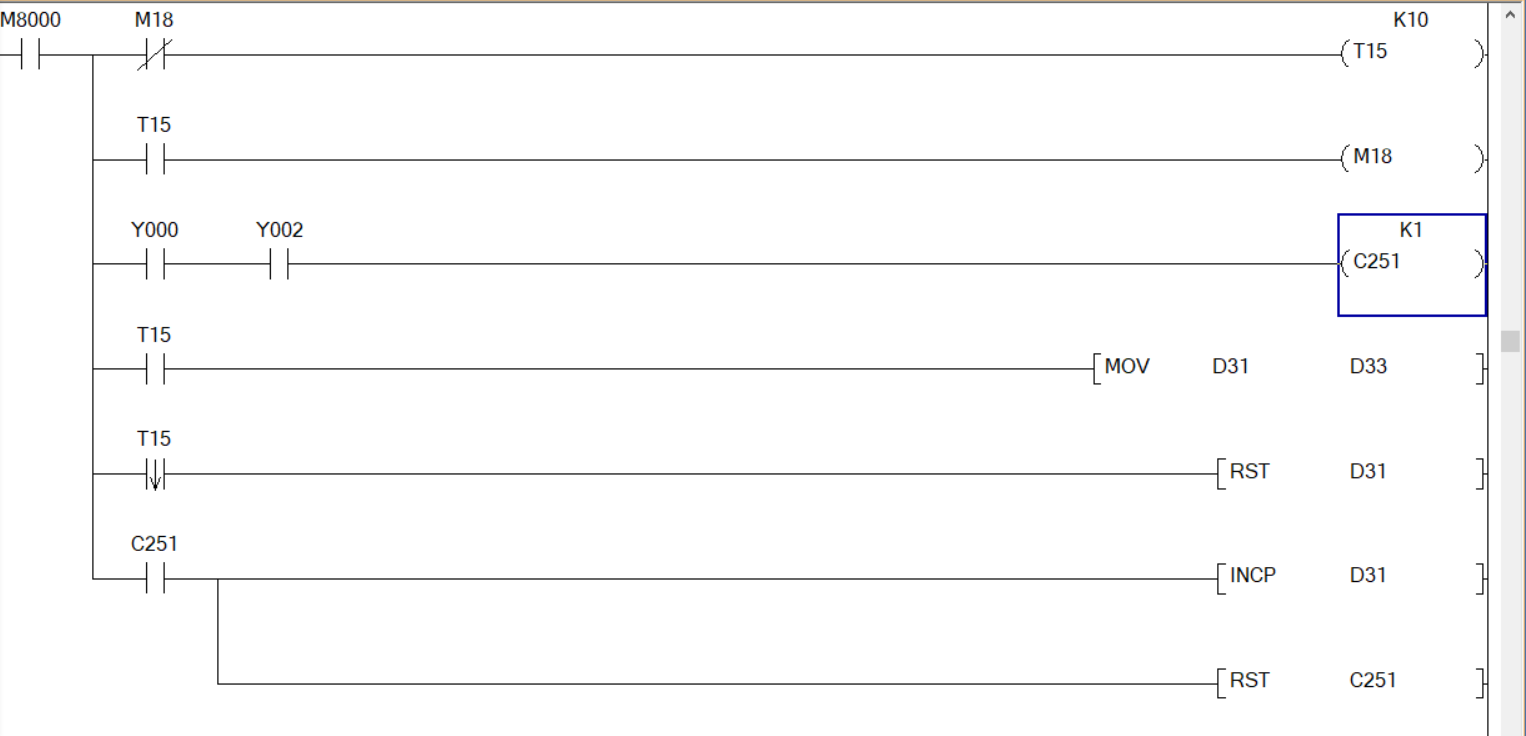

如題，那位大神知道問題出在哪里嗎？

嚴格地說，不能這樣使用C251，C251是外部高速計數器，采用中斷方式工作。普通的內部計數器可以這樣使用

引用

引用第1樓zhangqi_1234于2022-03-29 18:25發表的  :
嚴格地說，不能這樣使用C251，C251是外部高速計數器，采用中斷方式工作。普通的內部計數器可以這樣使用

一直這樣使用的，好幾年了，最近才出現這樣問題，我覺得程序沒問題，不知哪里出問題了？

C251手動復位后，可以用一段時間，但時間一長C251里面的數就是累加數了

上升沿？每周期觸發增加？

引用

引用第2樓職業特工0于2022-03-30 08:35發表的  :
一直這樣使用的，好幾年了，最近才出現這樣問題，我覺得程序沒問題，不知哪里出問題了？

既然你認為C251這么用沒問題，那么你只把這段程序拿出來是幾個意思？

XOX1有沒有使用

引用

引用第5樓zhangqi_1234于2022-03-30 14:23發表的  :

既然你認為C251這么用沒問題，那么你只把這段程序拿出來是幾個意思？

我懷疑是PLC有問題，但用比較指令就可以復位C251,不知為什么

引用

引用第6樓lijinniu于2022-03-30 15:18發表的  :
XOX1有沒有使用

接的編碼器

整個程序

引用

引用第9樓職業特工0于2022-03-30 17:15發表的  :
整個程序

我看你發的程序，我個人認為，程序設計者使用C251意思是：用它來接收X0和X1端的脈沖。當X0的脈沖超前X1脈沖90度時，進行加計數，當X0脈沖滯后X1脈沖90度時，進行減計數。當計數值等于1時，表明X0端和X1端各自輸入了一個脈沖，兩個脈沖相差90度，X0端超前X1端90度。然后C251常開觸頭閉合，C251閉合的第一個掃描周期使D31自加1，然后C251復位，C251常開觸頭斷開。C251重新從零開始計數，計數值等于1又開始上述動作，如此周而復始。然后把D31轉存D33，D33轉換成實數存D55，D55又經過一系列實數運算，得出的結果可能是某零件的長度。那么你說的C251不斷累加計數，而沒有復位的這種故障，很有可能是X0端輸入的脈沖不是超前X1端脈沖90度，而是滯后X1端90度，結果導致C251減計數，計數結果為負數，始終不等于1，無法實現復位。這個屬于PLC的X0端和X1端接編碼器的故障 ，不是PLC的故障。還有一種可能，就是這樣編程使用C251有個前提條件：X0和X1端輸入的脈沖周期不能小于PLC的掃描周期，否則會導致C251不斷累加計數而不會復位。另外，需要指出的是，你開始只拿部分程序出來，而不說明PLC的X0和X1端接的什么，別人也很難作出判斷。

補充一下，物體運動速度加快，編碼器輸出脈沖頻率升高，脈沖周期縮短。這種編程使用C251的方法，一般只適用于低速運動物體。
