一、    軟件說明：
本軟件功能是將三菱FX2N的PLC程序轉換成51單片機HEX文件的程序，本軟件有相當完善的出錯與提示檢測功能（元件范圍檢測，支持的指令檢測，是否FX2N的程序文件檢測，是否FX2N軟元件內存數據文件檢測等等），軟件支持三菱的PLC編程軟件：FXGPWIN與GX Developer（保存時需要保存為FXGP文件）；
二、    支持的指令：
　基本指令：LD LDI LDP LDF OR ORI ORP ORF AND ANI ANDP ANDF NOP MPS MRD
          　 MPP SET OUT RST PLS PLF INV END （除了MC，MCR）
應用指令：
１６位：
MOV MOVP INC INCP DEC DECP ZRST CMP LD> LD>= LD< LD<= LD= LD<> ALT ALTP OR> OR>= OR< OR<= OR= OR<> BCD WDT AND> AND>= AND< AND<= AND= AND<> CDDADD SUB MUL DIV WAND WOR WXOR CALL DECO DECOP ENCO ENCOP CJ FEND SRET CML CMLP SUM ZCP PLSY
３２位：
DCML DCMLP DMOV DMOVP DINC DINCP DDEC DDECP DADD DSUB DMUL DDIV DAND DOR DXOR DCMP DSUM DZCP LDD= LDD<= LDD< LD> LD<> LD>= ANDD= ANDD<= ANDD< ANDD> ANDD<> ANDD>= ORD= ORD<= ORD< ORD> ORD<> ORD>= DPLSY
     　　    注：指令使用格式：DnZn  KnXnZn  KnYnZn KnMn等
                 1、LD(OR\AND)P與LD(OR\AND)F指令不支持使用特殊繼電器
　　　     2、應用指令P可使用：80次(PLSY與DPLSY會各占用一次)
　　　     3、(D)PLSY指令只能對Y0、Y1發脈沖，最高頻率5K，建議使用3K以下，S76為Y0發送結束，S77為Y1發送結束；
三、    支持的元件范圍：
X0~X37                Y0~Y37                     M0~M399
S0~S79                 C0~C55                     T0~T87(100MS)    　　　　　　 D0~D149
Z0~Z3                  D500~(D509~D819) ：有次數壽命，請不要在程序是頻繁寫入新數據
    注：1、Z0、Z1、Z2可作變址寄存器使用，但是Z2的內容會傳送到顯示模塊MAX7219顯示前五位，顯示程序經過優化處理，不會因干擾而誤顯示；
　　　　2、EEPROM的D寄存器由選擇單片機時確定，10~320個D寄存器D500起；

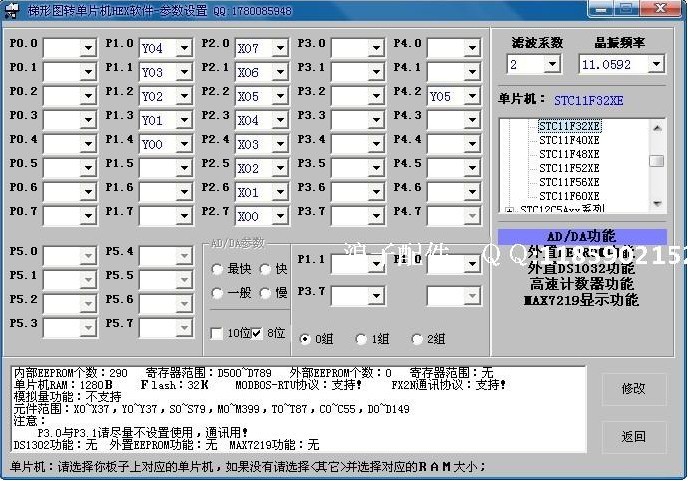

四、    單片機選型：
1、    建議選擇STC的11Fx與12C6Ax系列的單片機，程序容量建議大于16K，RAM必須大于等于1280B的；
2、    也可以選擇由我提供的測試板(有14MR,24MR,30MR);
3、    本軟件支持STC12C6AxxS2(AD)單片機的模擬量功能；
4、    關于通訊監控功能時選擇的晶振必須為：11.0592Mhz、18.432Mhz、22.1184Mhz、33.1776Mhz；
5、    現在軟件支持針對的ＳＴＣ單片機型號有：STC90CxxRD+、STC89CxxRD+、STC11Fxx、STC12C5Axx，使用其它廠家的單片機或STC其它型號單片機時，請在軟件上選擇其它單片機（不支持EEPROM功能，不支持看門狗功能）；
五、    其它說明：（正式版沒有程序步限制：需要收費注冊；測試版本的限制50步：免費！）
1、    本軟件轉換程序支持三菱GX軟件在線監控程序；
2、    本軟件轉換程序支持三菱FX2N協議與文本觸摸屏通訊；

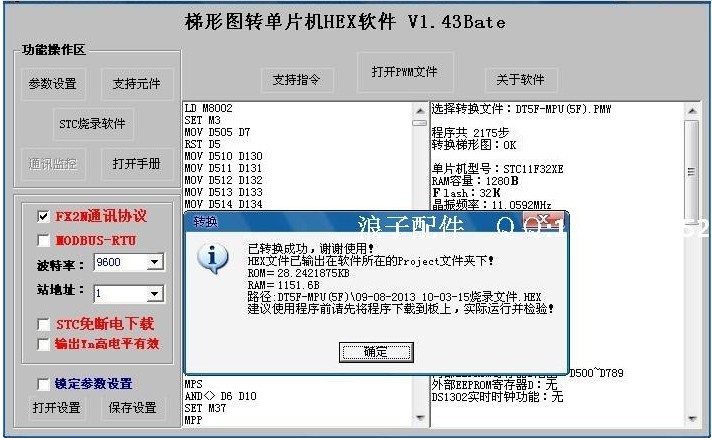

3、    軟件增加了編譯信息與生成程序文件的大小提示；
4、    本軟件支持自動更新提示與下載功能（軟件啟動時自動檢測或按F5）；
5、    支持STC單片機免斷電下載程序（必須用轉換成的程序下載一次后才支持）;

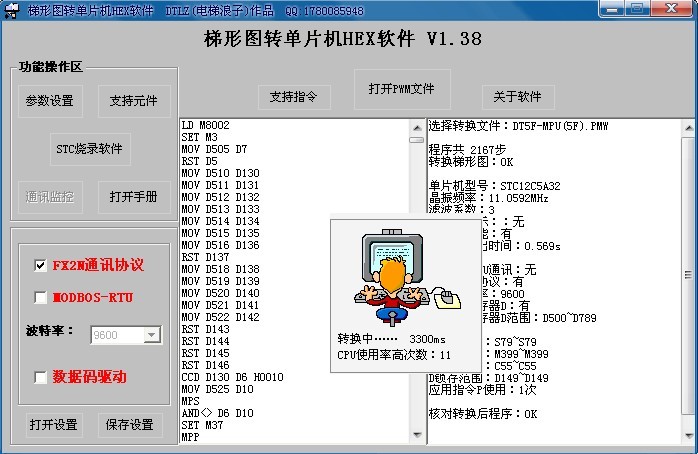

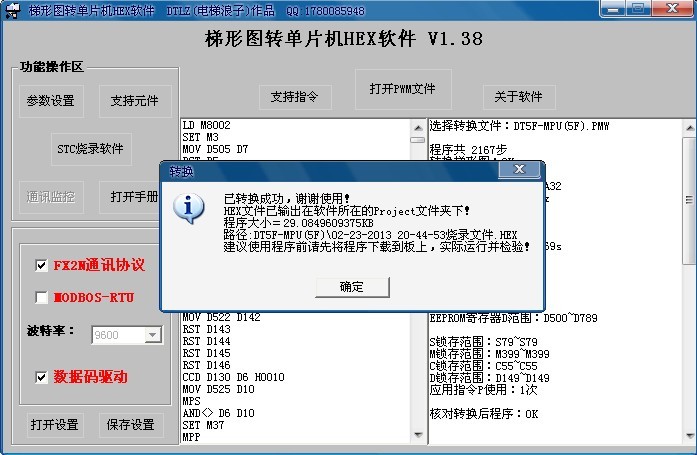

試用Ｖ１.３９下載：
[attachments=111677]
[attachments=111678]

有機會也學學

軟件上傳

可以到這里下載測試版：http://m.nusil.com.cn/read-gktid-123587.html

好東西！！要是支持ARM的芯片STM32F103那就厲害了

Ｖ１.４１版本開始的軟件，支持ＤＳ１３０２實時時鐘(增加１５個斷電保持的ＲＡＭ寄存器)＼２４Ｃ０２~１６的ＥＥＰＲＯＭ儲存芯片;

1、 建議選擇STC的11Fx與12C6Ax系列的單片機，程序容量建議大于16K，RAM建議1280B的；

2、 基本選型：RAM（內存）>=256B與ROM（程序）>=8KB；

3、 本軟件支持STC12C6AxxS2(AD)、STC12C54xxAD、STC12C56xxAD、STC15F2Kxx單片機的模擬量功能；

4、 關于通訊監控功能時選擇的晶振必須為：11.0592Mhz、18.432Mhz、22.1184Mhz、33.1776Mhz；

5、 現在軟件支持針對的ＳＴＣ單片機型號有：STC90Cxx、STC89Cxx、STC11Fxx、STC12C5Axx、STC10Fxx、STC12C54xx、STC12C56xx、STC15F2Kxx，使用其它廠家的單片機或STC其它型號單片機時，請在軟件上選擇其它單片機（不支持EEPROM功能，不支持看門狗功能）并選擇對應的RAM容量；

     本軟件并集成了MODBOS-RTU通訊程序！支持EEPROM的D寄存器最多300多個，并可用GXDeveloper編程軟件在線監控！

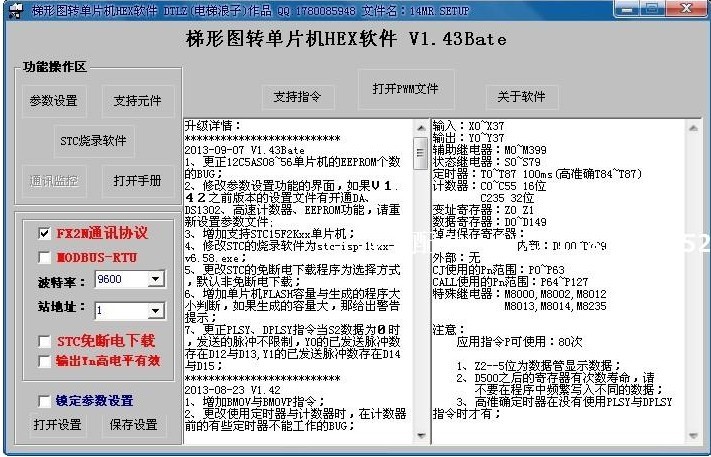

        支持的元件范圍由單片機的RAM不同而不同：

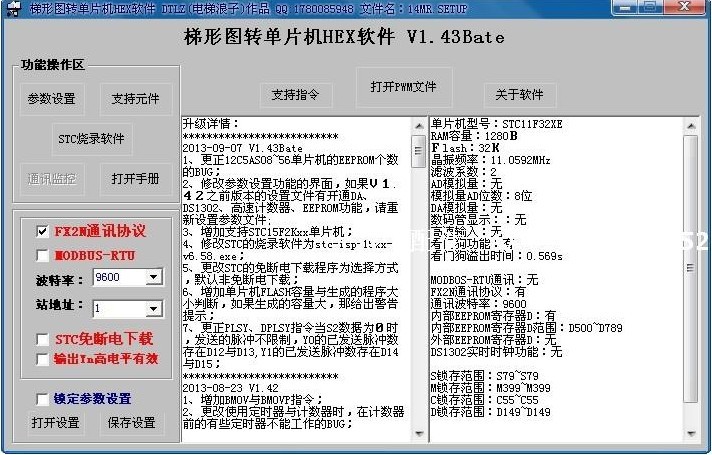

正式版V1.43版本軟件支持基本指令如下：
LD LDI LDP LDF OR ORI ORP ORF ORB AND ANI ANDP ANDF ANB MPS MRD MPP NOP PLS PLF OUT INV END
支持功能指令如下：
１６位
MOV MOVP INC INCP DEC DECP ZRST CMP LD> LD>= LD< LD<= LD= LD<> ALT ALTP OR> OR>= OR< OR<= OR= OR<> BCD WDT AND> AND>= AND< AND<= AND= AND<> CDD ADD SUB MUL DIV WAND WOR WXOR CALL DECO DECOP ENCO ENCOP CJ FEND SRET CML CMLP SUM ZCP PLSY TRD BMOV BMOVP

３２位
DCML DCMLP DMOV DMOVP DINC DINCP DDEC DDECP DADD DSUB DMUL DDIV DAND DOR DXOR DCMP DSUM DZCP LDD= LDD<= LDD< LDD> LDD<> LDD>= ANDD= ANDD<= ANDD< ANDD> ANDD<> ANDD>= ORD= ORD<= ORD< ORD> ORD<> ORD>= DPLSY
注意：
　　　LD(OR\AND)P與LD(OR\AND)F指令不支持使用特殊繼電器

  256BRAM：

X0~X17  Y0~Y17  M0~M31  S0~S15  C0~C7  T0~T7(100MS)   D0~D7   應用P執行使用次數：16次     支持MODBOS-RTU通訊協議   不支持FX2N通訊協議

512BRAM：

X0~X27  Y0~Y27  M0~M39  S0~S23  C0~C15  T0~T23(100MS)   D0~D15   應用P執行使用次數：32次   支持MODBOS-RTU通訊協議   不支持FX2N通訊協議

768BRAM：

X0~X27  Y0~Y27  M0~M159  S0~S79  C0~C23  T0~T23(100MS)   D0~D59   應用P執行使用次數：40次   支持MODBOS-RTU通訊協議   支持FX2N通訊協議

1280BRAM：

X0~X37  Y0~Y37  M0~M399  S0~S79  C0~C55  T0~T87(100MS)   D0~D149   應用P執行使用次數：80次   支持MODBOS-RTU通訊協議   支持FX2N通訊協議

Z0~Z3                  D500~(D509~D819) ：有次數壽命，請不要在程序里頻繁寫入新數據

可以直接用c語言對單片機編程啊，那樣簡單多了，還用轉換，要是轉換有差異不就出問題了！

引用

引用第7樓ysh1986于2013-09-12 21:53發表的  :
可以直接用c語言對單片機編程啊，那樣簡單多了，還用轉換，要是轉換有差異不就出問題了！

不見得，直接用Ｃ有用Ｃ的好處，但是用轉換軟件也有它的好處
現支持(Ｄ)ＰＬＳＲ指令，加減過程比較平滑！

謝謝樓主
