使用RS指令與第三方支持MODBUS的數字量模塊通訊，讀取對方數字量輸入點。使用串口軟件監控收發數據正常，但監控FX2N和對方通訊，數據不堪入目，不但返回的輸入點跳動，命令的第一、二字（即從站地址和功能碼）也在不同的數據間跳動。

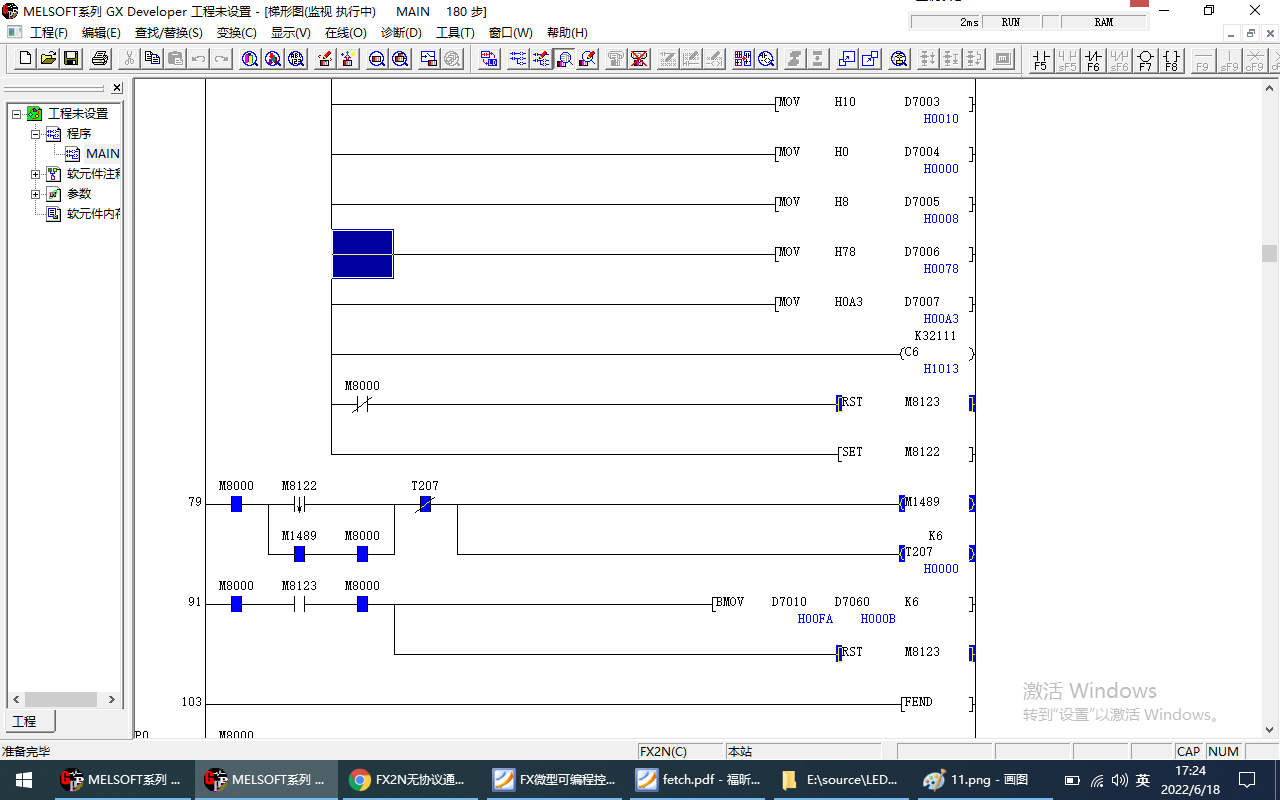

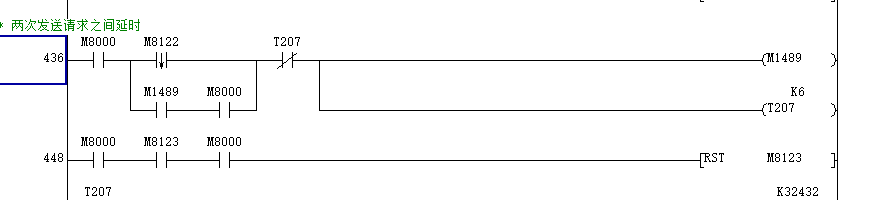

程序?yàn)椴煌５刈x取從站，M8122或M8123復位后延時10MS~100MS來觸發M8122。從站通訊口為A,B兩個端子。想不明白，難道同一時刻，發送和接收均在執行，但是程序已作了 M8122和M8123的延時。
求大家指點！

先監控的發出去的內容是否正確，你對了，別人才能回你正確的

可以通訊上，可以讀出從站開關量輸入。只是返回?cái)?shù)據在不同數據間跳動。
通訊距離2米。

那你就要確定你的M8122是不是一直發送，或者M(jìn)8123是否接收到就立馬復位

M8122不是一直為1。否則數據不會更新，我的是通訊正常，功能也能實現，數據可以更新，就是接收數據跳動。

看此程序的書寫方式就知道問題所在，一旦通訊出錯就找不到原因所在。建議樓主做個簡單的通訊測試程序，比如：用外部按鈕控制，每按一次按鈕讀取一次數據，看看是否也存在同樣的問題。

贊同。試一下

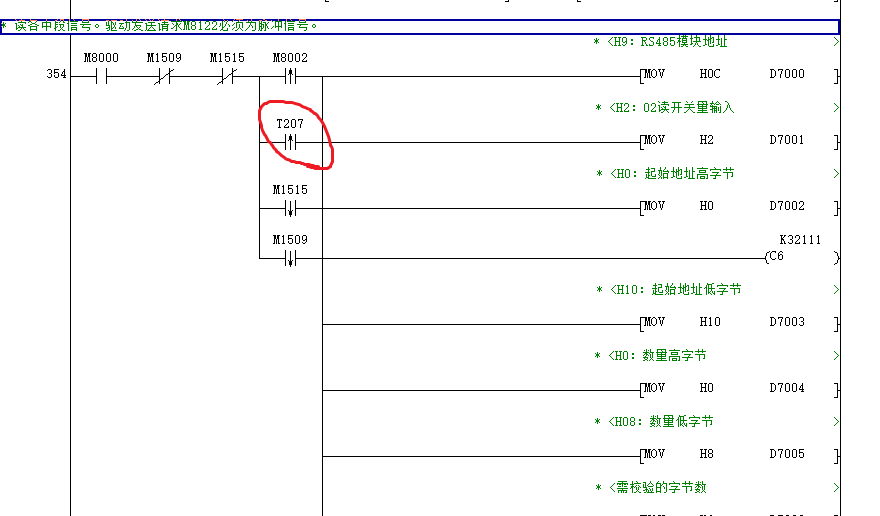

寫了一段簡短的程序，依舊如此，能夠返回實際的開關量，但是數據跳動。
發送指令：0B 02 00 10 00 08 78 A3。 0B地址，02讀開關量輸入，0010開關量輸入第一個地址，0008讀8個開關量。
正確的返回指令：0B 02 01 ** AA BB。**代表返回的實際輸入，AA,BB代表校驗碼。

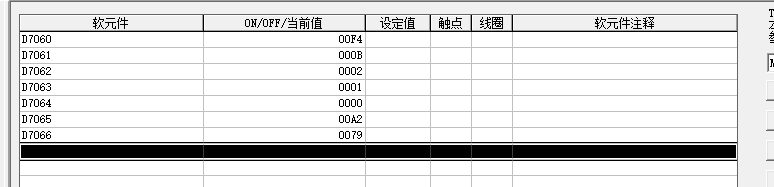

還有一個問題，返回?cái)?shù)據依次向高字節移動一個字。如圖三，返回?cái)?shù)據地址理論應為D7060,實際返回在D7061中，其他依次。

無語！

這是舊話重提的了，RS指令的K8是發送8個數，后面K6是指接收個數6個，問題出在接收個數不足，F(xiàn)X2N前的所有型號都有返回碼，也就是說，發送K8，接收為K8+接收的個數；FX3U后的型號就沒有此問題，解決方法是：接收的K?要足夠大，例如RS D7000 K8 D7010 K30
可參考我發的例子

學習一下學習

引用

引用第9樓anlyl2014于2022-06-19 07:57發表的  :
這是舊話重提的了，RS指令的K8是發送8個數，后面K6是指接收個數6個，問題出在接收個數不足，F(xiàn)X2N前的所有型號都有返回碼，也就是說，發送K8，接收為K8+接收的個數；FX3U后的型號就沒有此問題，解決方法是：接收的K?要足夠大，例如RS D7000 K8 D7010 K30
可參考我發的例子

感謝大神，雖然嘗試沒有效果。改S7-200 MODBUS通訊了。還是喜歡日本風格，簡潔方便。
