工控人家園 三菱工控論壇 三菱Q系列PLC，定位模塊QD70，伺服MR-JE-10A之間的接線

759756150

級別: 探索解密

精華主題: 0
發帖數量: 14 個
工控威望: 136 點
下載積分: 577 分
在線時間: 13(小時)
注冊時間: 2013-01-13
最后登錄: 2024-09-24
查看759756150的主題 / 回貼

樓主發表于: 2022-04-12 13:57

只看樓主 | 小中大

圖片：

如題，
定位模塊定義的PLC的IO是不是只能分配給定位模塊使用？能否用這些IO控制氣缸磁感這些呢？
伺服驅動的報警信號輸出是接在定位模塊還是接在PLC呢？
三者之間該怎么接線呢？謝謝

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

精華主題: 8 篇
發帖數量: 9683 個
工控威望: 8581 點
下載積分: 16747 分
在線時間: 5328(小時)
注冊時間: 2006-08-10
最后登錄: 2025-01-09
查看ymmfa的主題 / 回貼

1樓發表于: 2022-04-12 15:10

只看該作者 | 小中大

定位模塊的輸出IO 肯定只能接伺服，輸入IO有的接近點，原點傳感器
伺服的報警信號可以接到PLC的IO上

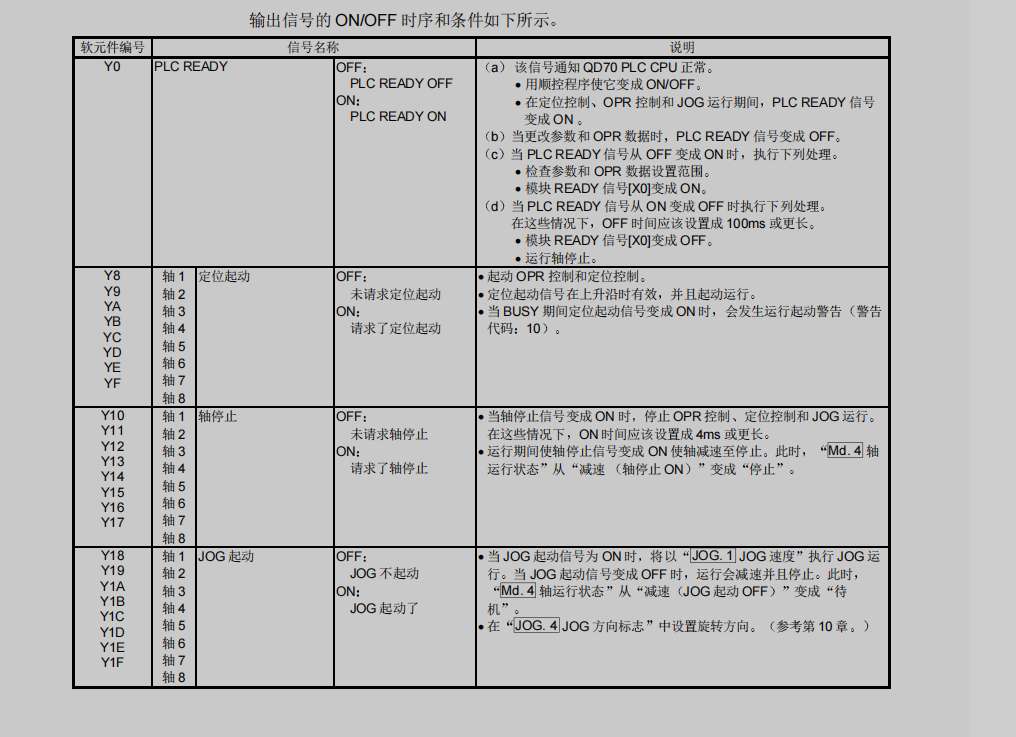

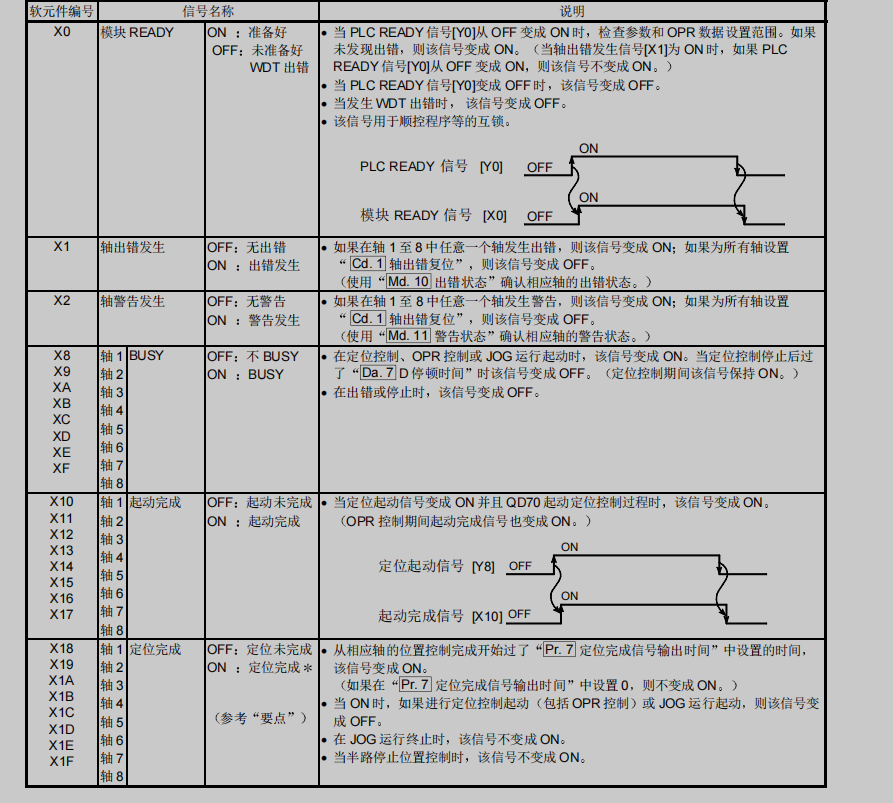

此外，你圖上發的X Y 這個不是定位模塊IO，這個也是軟元件。只是為了你編程時方便理解，有了X和Y。
比如上圖，Y8編程時，輸出的話模塊就會啟動。
