樓主  發表于: 2021-09-18 09:30

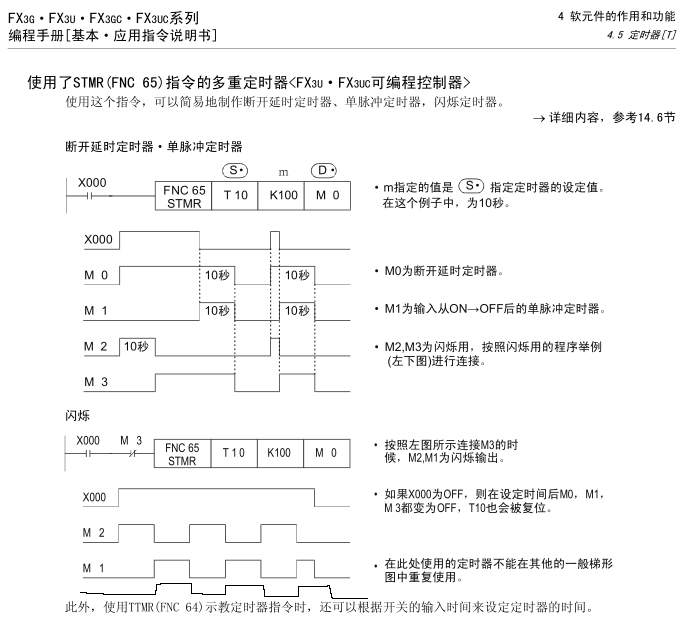

圖片：
如題，最下面的M1的邏輯和軟件仿真的結果不一樣，我自己算出來好像仿真結果也是對的。。說明書不太可能錯吧是我哪里弄錯了？求大神解答 。謝謝
pangding3320
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的 主題 / 回貼
1樓  發表于: 2021-09-18 09:32
在M1為1的時候M3也為1，實際上M1和M3的輸出結果是一樣的，所以M1高電平的時候M3也是高電平，那么這個STMR的輸入結果本來就是0 這個時候X0關閉對結果沒影響啊，怎么會X0為0，M1立刻為0呢 10秒還沒到啊
菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3686 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
2樓  發表于: 2021-09-18 09:48

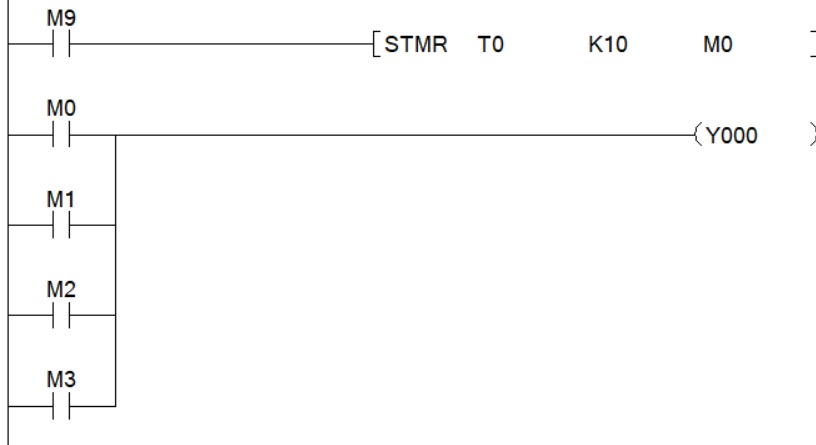

你這樣寫個程序，然后多模擬一下，就會發現特點了。
打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步
hefq
級別: 家園常客
精華主題: 0
發帖數量: 616 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1526(小時)
注冊時間: 2008-07-03
最后登錄: 2025-01-31
查看hefq的 主題 / 回貼
3樓  發表于: 2021-09-18 09:54
你軟件版本是哪個，我仿真是對的
pangding3320
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的 主題 / 回貼
4樓  發表于: 2021-09-18 09:54

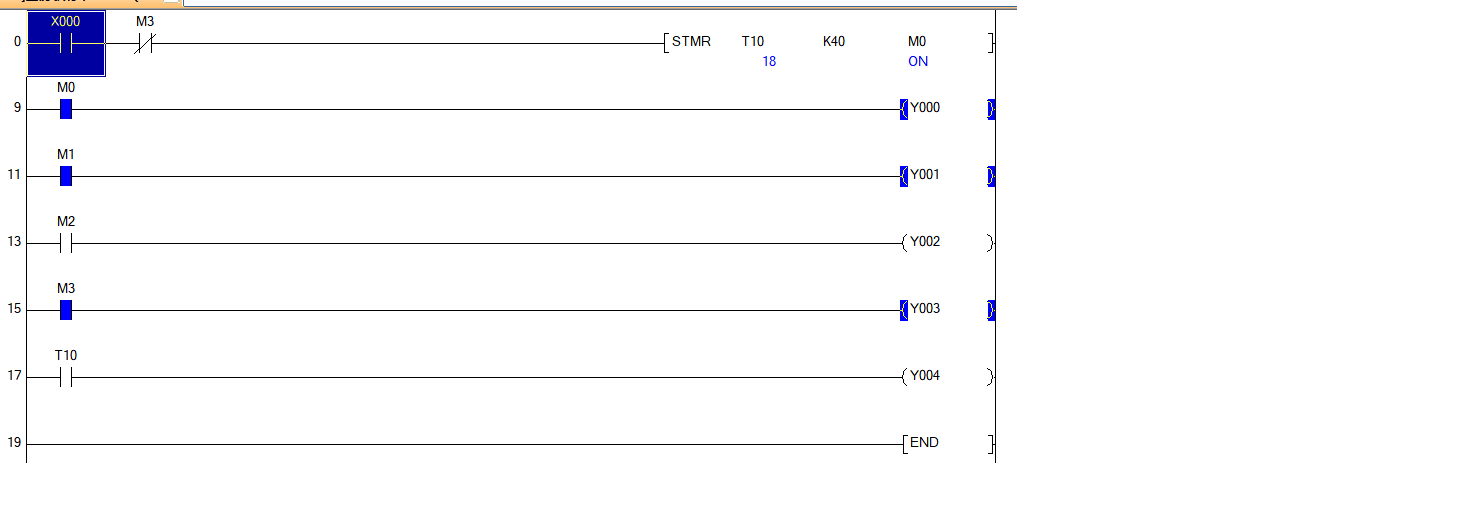

圖片：
我仿真了，你看嘛，X0斷了。。M1有輸出啊，還是延時斷
pangding3320
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的 主題 / 回貼
5樓  發表于: 2021-09-18 09:55
照說明書，M1通的時候X0斷 M1立刻斷吧，可我這里X0斷了 M0還通的
pangding3320
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的 主題 / 回貼
6樓  發表于: 2021-09-18 09:58
因為M1通的時候M3也通啊 那這個命令的驅動邏輯本來就是斷的啊  那這個時候X0斷開又有什么意義呢
pangding3320
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的 主題 / 回貼
7樓  發表于: 2021-09-18 10:00
這個命令說實話用的也極少，本來已經占用一個T10了 我還不如用自鎖什么的來編
hefq
級別: 家園常客
精華主題: 0
發帖數量: 616 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1526(小時)
注冊時間: 2008-07-03
最后登錄: 2025-01-31
查看hefq的 主題 / 回貼
8樓  發表于: 2021-09-18 10:01
不好意思 ，我看錯了，手冊的圖是畫錯了，你手畫的是對的
hefq
級別: 家園常客
精華主題: 0
發帖數量: 616 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1526(小時)
注冊時間: 2008-07-03
最后登錄: 2025-01-31
查看hefq的 主題 / 回貼
9樓  發表于: 2021-09-18 10:03
按照圖1的時序，也應該是生成你手畫的那個結果
pangding3320
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的 主題 / 回貼
10樓  發表于: 2021-09-18 10:19
好吧 可能真的是圖錯了
