樓主發表于: 2021-11-20 15:01

只看樓主 | 小中大

圖片：

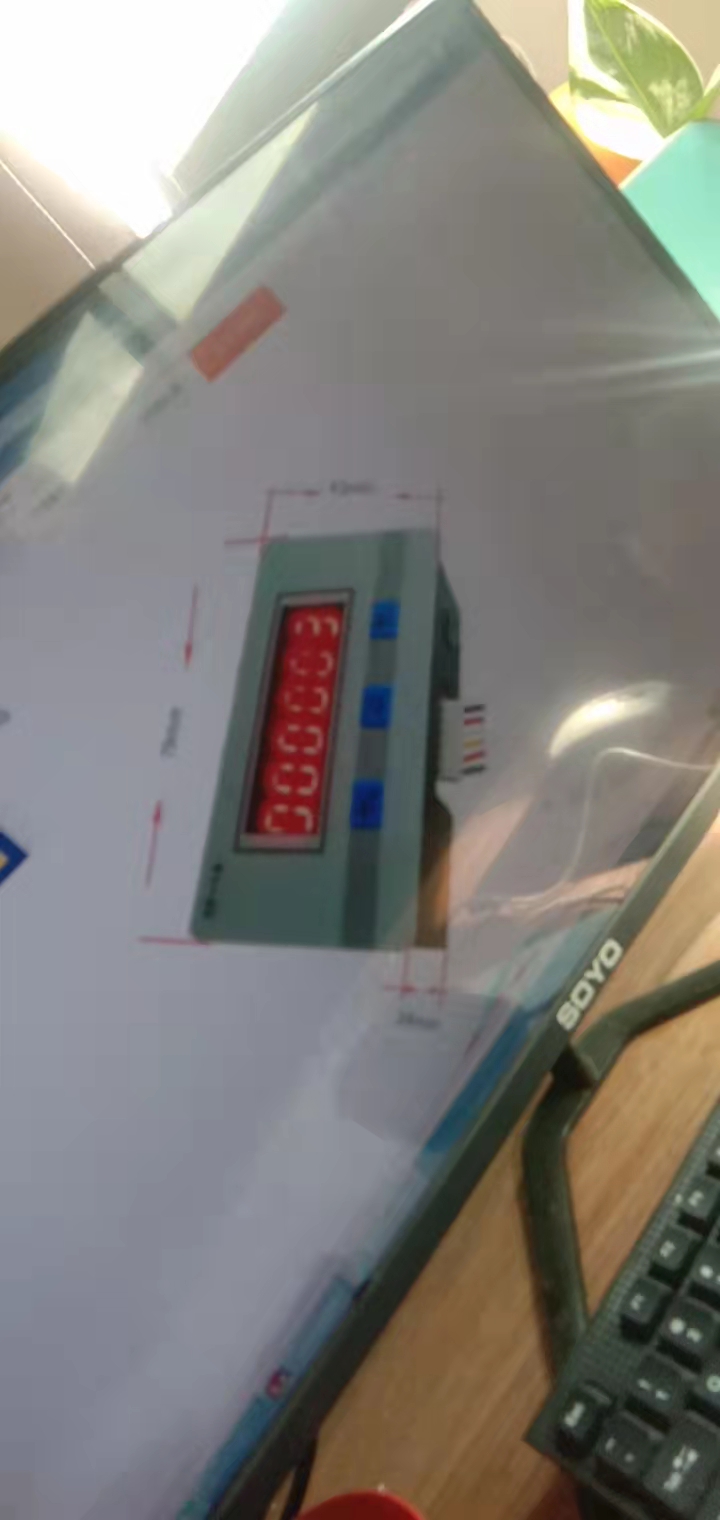

現有一個項目，控制要求是按下開關，推料氣缸動作，接著伺服旋轉120圈，然后停止...............................計數器用的外接式的計數器設定圈數，需要每轉一圈PLC給計數器一個信號，計數器達到設定圈數后給PLC一個伺服停止轉動的信號..................................如下圖這種屏顯式的計數器

如果可以

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 146 點
下載積分: 390 分
在線時間: 58(小時)
注冊時間: 2021-11-15
最后登錄: 2022-12-19
查看如果可以的主題 / 回貼

1樓發表于: 2021-11-20 15:03

只看該作者 | 小中大

這個-------------------------------------------------

愿所有的問題都能迎刃而解..............................

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1624 個
工控威望: 1846 點
下載積分: 6434 分
在線時間: 720(小時)
注冊時間: 2014-06-16
最后登錄: 2025-08-15
查看langui的主題 / 回貼

2樓發表于: 2021-11-20 17:04

只看該作者 | 小中大

用計數器給PLC給信號，難道你還怕PLC的計數器計不準嗎？計數器輸出響應時間有PLC的高嗎？電工式的編程思維

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 993 個
工控威望: 8896 點
下載積分: 18164 分
在線時間: 950(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-25
查看anlyl2014的主題 / 回貼

3樓發表于: 2021-11-20 20:02

只看該作者 | 小中大

引用
引用樓主562981555于2021-11-20 15:01發表的老師布置的作業，求思路 :
現有一個項目，控制要求是按下開關，推料氣缸動作，接著伺服旋轉120圈，然后停止...............................計數器用的外接式的計數器設定圈數，需要每轉一圈PLC給計數器一個信號，計數器達到設定圈數后給PLC一個伺服停止轉動的信號..................................如下圖這種屏顯式的計數器

題目不很清楚，伺服速度有要求嗎？慢慢轉可以的話，是很簡單的。
給你一個思路：
1.伺服設每2000個脈沖走1圈，
2.用FXPLC，發脈沖驅動伺服，發完2000*120個脈沖就停止；
3.比較下所發脈沖數，每發2000個，置位一次Y0，給外部計數用。
這樣就不用接LZ信號，慢一點走就行
做作業而已，沒實用意義，用到伺服還有誰加個計數器看圈數？

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

jx2jingling

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 85 個
工控威望: 139 點
下載積分: 498 分
在線時間: 25(小時)
注冊時間: 2019-05-01
最后登錄: 2025-08-16
查看jx2jingling的主題 / 回貼

4樓發表于: 2021-11-23 10:28

只看該作者 | 小中大

樓上正解

冰魚兒

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 91 點
下載積分: 741 分
在線時間: 13(小時)
注冊時間: 2018-03-21
最后登錄: 2024-07-08
查看冰魚兒的主題 / 回貼

5樓發表于: 2021-11-23 16:23

只看該作者 | 小中大

用伺服驅動器，就沒必要再外部加感應器，去檢測電機旋轉圈數，

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1313 個
工控威望: 1581 點
下載積分: 3944 分
在線時間: 895(小時)
注冊時間: 2017-11-25
最后登錄: 2025-08-03
查看bruce2020的主題 / 回貼

6樓發表于: 2021-11-26 20:54

只看該作者 | 小中大

這老師教假武功倒是一套一個坑。這么多實用的例子不教，偏偏玩這種左三圈右三圈的霹靂舞。

郁哥哥

QQ：4192190

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 318 個
工控威望: 1018 點
下載積分: 1074 分
在線時間: 154(小時)
注冊時間: 2021-04-22
最后登錄: 2025-07-15
查看郁哥哥的主題 / 回貼

7樓發表于: 2021-11-27 09:58

只看該作者 | 小中大

郁哥哥

superman-mr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 186 個
工控威望: 250 點
下載積分: 4111 分
在線時間: 104(小時)
注冊時間: 2018-03-04
最后登錄: 2025-07-11
查看superman-mr的主題 / 回貼

8樓發表于: 2021-11-27 10:38

只看該作者 | 小中大

老師的思路很新奇！

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1313 個
工控威望: 1581 點
下載積分: 3944 分
在線時間: 895(小時)
注冊時間: 2017-11-25
最后登錄: 2025-08-03
查看bruce2020的主題 / 回貼

9樓發表于: 2021-11-27 11:18

只看該作者 | 小中大

很多初學者都會敗在這種題目，自己沒多少基礎又在硬啃。是初學的大忌。要么就天天看指令。有很多指令，看說明書是枯燥無味的。必須結合好的例子才能看到它們實際應用。剛開始，練練邏輯和時序。等過了一段時間后再練一些能搞定的小程序，增加信心。伺服類，每轉脈沖數，脈沖當量，齒輪比，回原點方式等。沒搞懂。強硬學習，會很累，飽受煎熬。馬達可以先拿步進來拿捏。普通步進沒多少參數設置。要么就是撥碼設置一下。發發脈沖玩玩。理解。角度，位置等。
