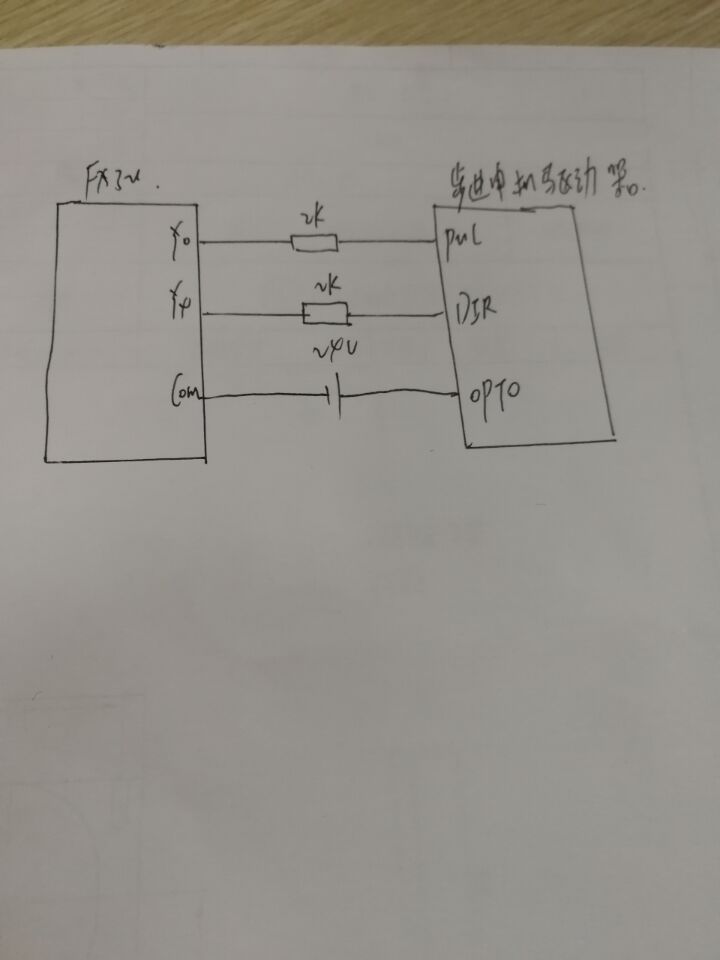

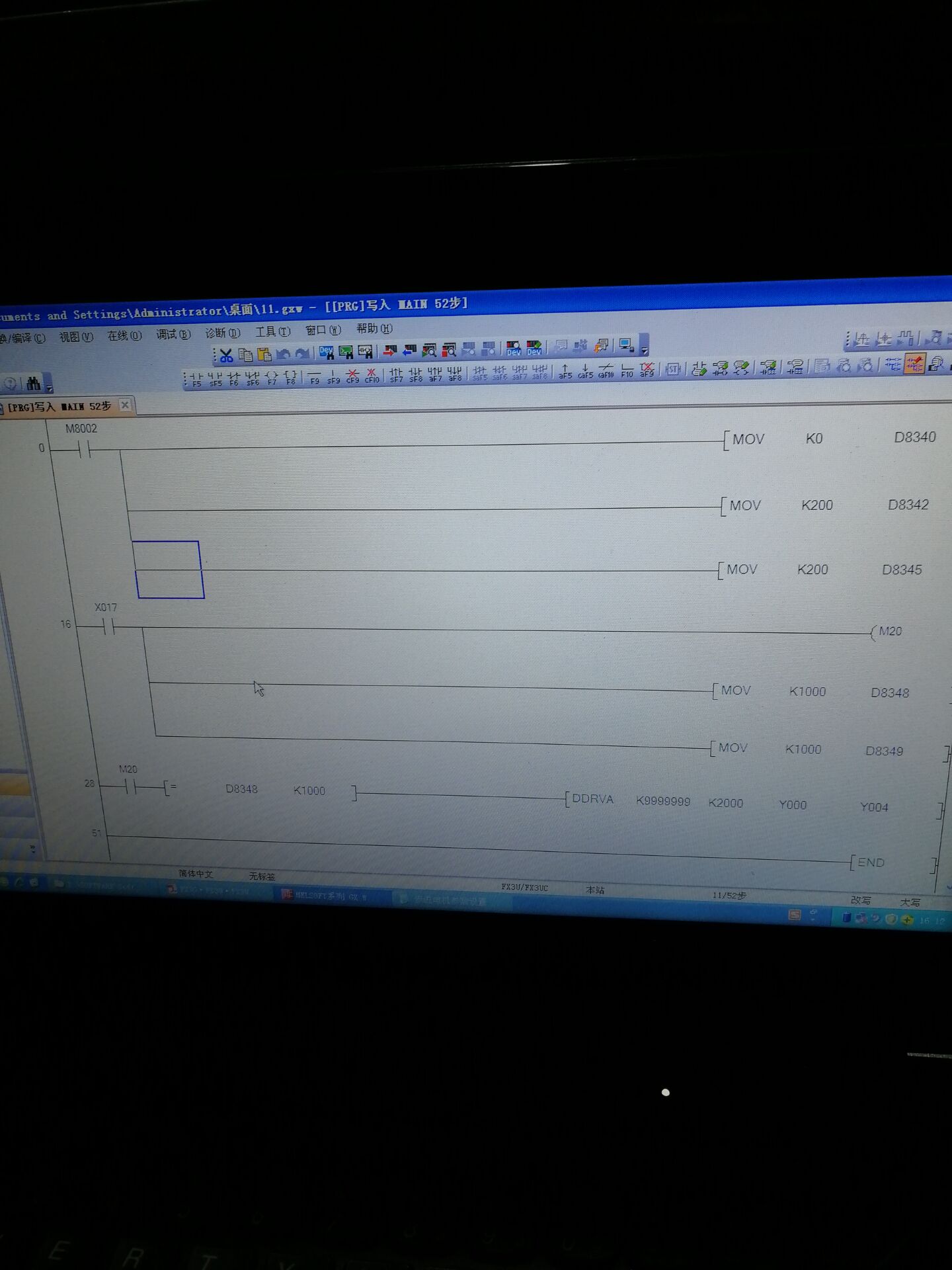

最近要改造一臺繞線機，遇到一個老式步進電機，幾個控制端子為 PUL、DIR，OPTO，我寫了一段簡單的程序（圖示）調試，PLC用的三菱FX3U型，發現一個問題，每次接通X17電機就抖動一下，不按照程序的意圖動作，程序里面參數我改了好多次都沒用，請問大神知道這個電機怎么用么，難道是我接線有問題，或者2K電阻不用加，還是什么原因。

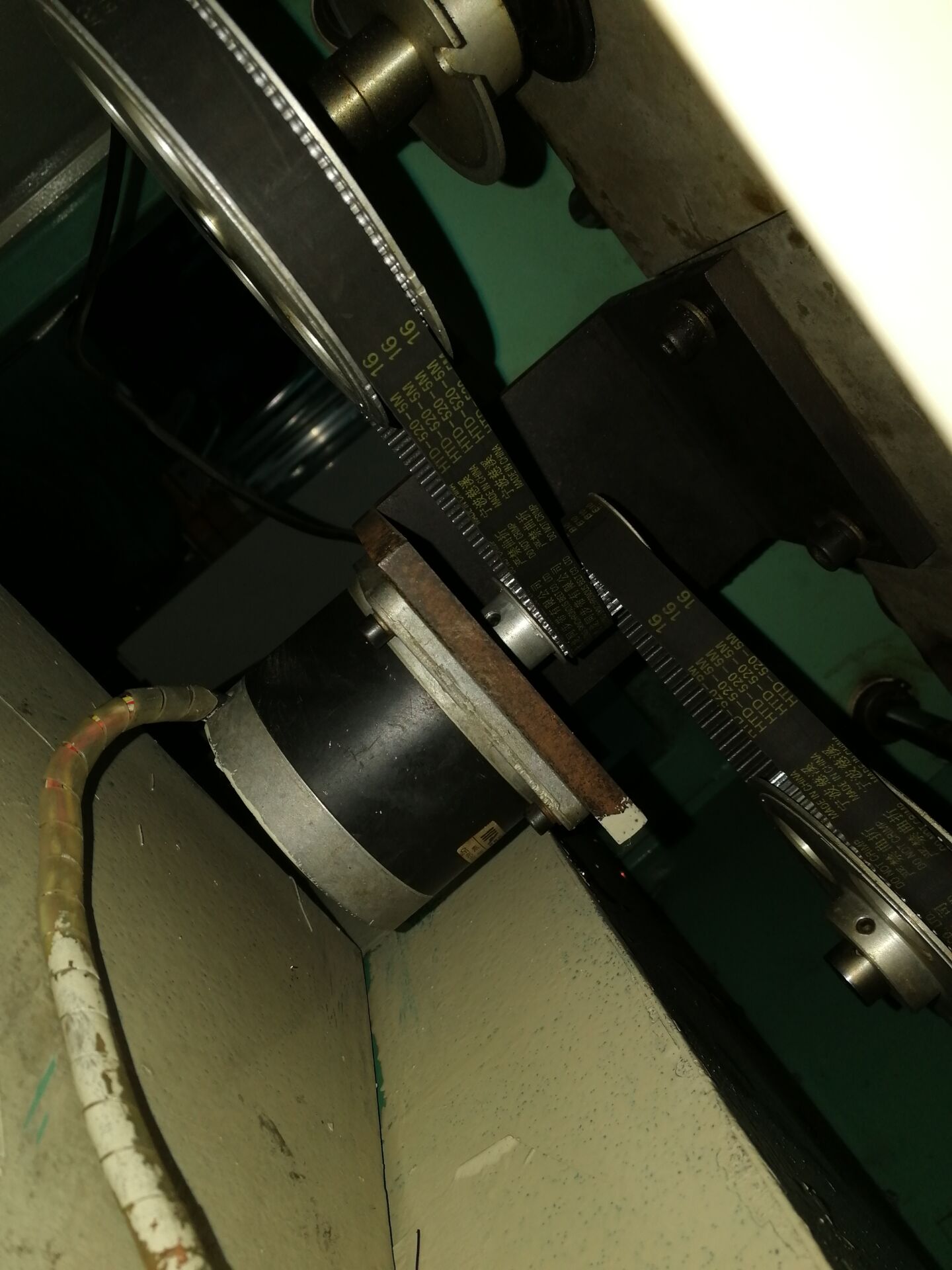

這臺步進電機是好的，之前一直正常工作。其他比如電源接線，電機相線都是正確接線的。
調試中我又發現個問題，我把PLC DDRVA指令中的地址 K9999999改成K-9999999，電機就正常轉，方向順時針轉，把負號去掉電機還是原樣不轉，這款老式步進電機就這種狀態么？
Y4不亮的時候電機轉，Y4亮的時候電機不轉。

誰幫我看下呢。

信號用5V.頻率你放到1000看看，或者你把皮帶取下來看看。步進沒有什么搞法的

可能是啟動頻率太高了。。。

可以設置一 下升降速時間

引用

引用第4樓hby1314520于2017-09-23 10:28發表的  :
調試中我又發現個問題，我把PLC DDRVA指令中的地址 K9999999改成K-9999999，電機就正常轉，方向順時針轉，把負號去掉電機還是原樣不轉，這款老式步進電機就這種狀態么？

你需要的可以是雙路脈沖的步進，把另外一路你認為的方向接到Y(jié)1上面去 用Y1發脈沖 壓蓋就反轉了

你切換正負值時，看下Y4有沒有切換，兩次指令執行的間隔時間要超過一個掃描周期，就是說你得停會再啟動。

看下你的plc接線都是錯的

謝謝了！學習了。

現在是正轉可以反轉直接不轉？電機什么狀態？先把機械部分排除掉，然后再考慮一下電控部分的問題。順便把驅動器的側面圖來一張呢 也有可能是驅動器設置的問題 不過好像一般設置問題也只是沒有方向而已 正反都是一個方向的轉 先來一下驅動器側面的圖吧
