有一個光電記X0，一個工位檢測（接近開關）記X1,     8個電磁閥記Y0--Y7
初始狀態Y0-Y7全部動作
當工位X1轉過一個工位后，如果測瓶光電沒有檢測到X0信號，則Y0不動，Y1-Y7動作
當工位X1又轉一個工位后，如果測瓶光電繼續沒有檢測到信號，則Y0 Y1不動，Y2-Y7動作
當工位X1又轉一個工位后，如果測瓶光電此時檢測到信號，則Y0動，Y1`Y2不動作，Y3-Y7動作
當工位X1又轉一個工位后，此時測瓶光電再一次沒有信號，則Y0，Y2`Y3不動，Y1 Y4Y5Y6Y7動作
如此循環
看到的一個新機器，怎么想都不會，求大神幫忙看一看，到底能不能做

有一個光電記X0，一個工位檢測（接近開關）記X1,     8個電磁閥記Y0--Y7
初始狀態Y0-Y7全部動作
當工位X1轉過一個工位后，如果測瓶光電沒有檢測到X0信號，則Y0不動，Y1-Y7動作　　　(如果Ｘ０檢測有信號怎樣？）
當工位X1又轉一個工位后，如果測瓶光電繼續沒有檢測到信號，則Y0 Y1不動，Y2-Y7動作　(如果Ｘ０檢測有信號怎樣？）
當工位X1又轉一個工位后，如果測瓶光電此時檢測到信號，則Y0動，Y1`Y2不動作，Y3-Y7動作　(如果Ｘ０檢測沒有信號怎樣？）
當工位X1又轉一個工位后，此時測瓶光電再一次沒有信號，則Y0，Y2`Y3不動，Y1 Y4Y5Y6Y7動作　(如果Ｘ０檢測有信號怎樣？）
如此循環


動作不說清楚，程序會進入一個死程序，
用ＳＦＣ功能，根據條件跳向指定程序執行各自功能

還可以有自動循環（正常運行方式），步進和手動（調校設備方式）三種工作方式。

看看

我說一下樓主的動作思路看對不對？
以ＳＦＣ為例：
�。樱�;工位轉盤+計數器
　Ｓ１０:Ｃ０=１時，Ｘ０=ＯＦＦ時，Ｙ１~Ｙ７ＯＮ;
　Ｓ１１;Ｃ０=１時，Ｘ０=ＯＮ時跳至Ｓ０因為我不清楚這部份動要求;

�。樱保�:Ｃ０=２時，Ｘ０=ＯＦＦ時，Ｙ２~Ｙ７ＯＮ;
�。樱保�;Ｃ０=２時，Ｘ０=ＯＮ時跳轉至Ｓ０

�。樱保�;Ｃ０=３時；Ｘ０=ＯＮ時，Ｙ０�。伲硚Ｙ７ＯＮ;
�。樱保�;Ｃ０=３時；Ｘ０=ＯＦＦ時跳轉至Ｓ０;

�。樱保�;Ｃ０=４時；Ｘ０=ＯＦＦ時，Ｙ１�。伲磣Ｙ７ＯＮ;Ｃ０復位
�。樱保�;Ｃ０=４時；Ｘ０=ＯＮ時跳轉Ｓ０,同時Ｃ０復位。
�。茫皬�(fù)位后再次循環以上動作，可自動，步進，手動
Ｃ=１時，表示工位轉每１次，Ｃ０=２時表示工位轉第２次，Ｃ０=３時表示工位轉第３次，Ｃ０=４時表示工位轉第４次；

以上只我的一點思路，就像是建房子的框架，具體裝修樓主再想想，　　

引用

引用第4樓zsh340于2016-11-11 11:36發表的  :
我說一下樓主的動作思路看對不對？
以ＳＦＣ為例：
　Ｓ０;工位轉盤+計數器
�。樱保�:Ｃ０=１時，Ｘ０=ＯＦＦ時，Ｙ１~Ｙ７ＯＮ;
�。樱保�;Ｃ０=１時，Ｘ０=ＯＮ時跳至Ｓ０因為我不清楚這部份動要求;
.......

贊同樓上的,思路清晰

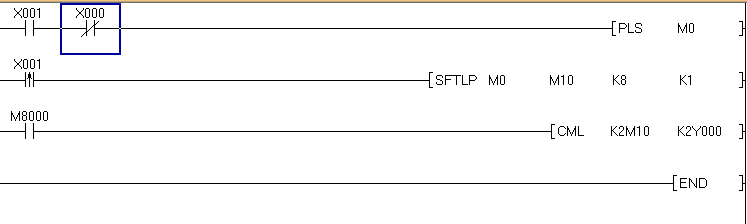

用左位移，再+1（0）,用MOV K2Y0輸出

同一4樓說法��！
