樓主發表于: 2014-01-14 14:14

只看樓主 | 小中大

圖片：

如題，我現在用一個FX3U和一個FX2N-1PG，去控制四個伺服驅動器。FX3U控制三個伺服，1PG控制一個。
這樣做可以嗎？

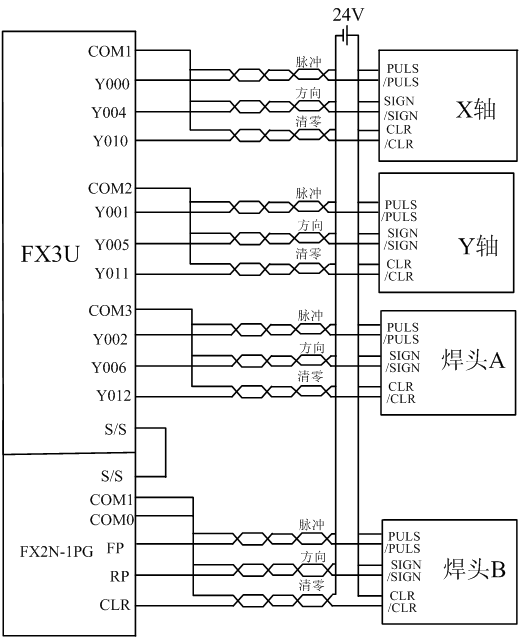

以下是我的接線圖，高手幫看看有什么問題沒有？給一些建議或者提醒也好！
還需要接什么信號？

1935807118

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 683 個
工控威望: 875 點
下載積分: 2066 分
在線時間: 332(小時)
注冊時間: 2013-05-03
最后登錄: 2025-08-28
查看1935807118的主題 / 回貼

1樓發表于: 2014-01-14 18:59

只看該作者 | 小中大

不行，3U的只有Y0,Y1,Y2可以輸出高速脈沖。

本帖最近評分記錄：

下載積分:+1(fum0717) 真誠感謝！

hzl831018

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 151 個
工控威望: 328 點
下載積分: 1984 分
在線時間: 435(小時)
注冊時間: 2013-03-27
最后登錄: 2025-08-22
查看hzl831018的主題 / 回貼

2樓發表于: 2014-01-14 19:43

只看該作者 | 小中大

你在逗是吧

樓主留言：

不不，我是菜鳥，真心不會。犯了低級錯誤，歡迎您指出來！十分感謝

jr11

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 425 點
下載積分: 750 分
在線時間: 627(小時)
注冊時間: 2007-06-19
最后登錄: 2025-08-28
查看jr11的主題 / 回貼

3樓發表于: 2014-01-15 08:37

只看該作者 | 小中大

用國產永宏的吧，可以控制4軸

樓主留言：

不是，用的三菱pLC和安川伺服

gdj-gdj

每天進步一點點！

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 398 個
工控威望: 7067 點
下載積分: 138073 分
在線時間: 1591(小時)
注冊時間: 2013-10-12
最后登錄: 2025-08-28
查看gdj-gdj的主題 / 回貼

4樓發表于: 2014-01-15 12:31

只看該作者 | 小中大

是啊，這樣不行的。可以Y0，Y1，Y2接脈沖，其它的Y作為方向信號。

樓主留言：

前輩：麻煩您指導下：1PG接線對嗎？另外，用PLC控制伺服放大器就需要接圖中那些信號吧。我菜鳥剛剛接觸PLC，謝謝

本帖最近評分記錄：

下載積分:+1(fum0717) 真誠感謝！

xxmsql

工作踏實埋頭苦干認真對待

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 631 點
下載積分: 3090 分
在線時間: 77(小時)
注冊時間: 2007-04-16
最后登錄: 2024-12-05
查看xxmsql的主題 / 回貼

5樓發表于: 2014-01-15 13:39

只看該作者 | 小中大

同意樓上人，所說的！FX3U只能控制3軸Y0 Y1 Y2

樓主留言：

前輩：麻煩您指導下：1PG接線對嗎？

合作愉快！

fum0717

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 136 點
下載積分: 587 分
在線時間: 24(小時)
注冊時間: 2014-01-07
最后登錄: 2015-03-31
查看fum0717的主題 / 回貼

6樓發表于: 2014-01-15 13:40

只看該作者 | 小中大

謝謝樓上幾位的回復！
本人菜鳥，第一次接觸PLC，低級錯誤很多！
我用的是三菱的PLC，伺服用的是安川的。

根據樓上幾位的指導，我把Y000/001/002作為三軸脈沖信號是輸出。
再請教一下：1PG的接線對嗎？

xxmsql

工作踏實埋頭苦干認真對待

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 164 個
工控威望: 631 點
下載積分: 3090 分
在線時間: 77(小時)
注冊時間: 2007-04-16
最后登錄: 2024-12-05
查看xxmsql的主題 / 回貼

7樓發表于: 2014-01-15 14:08

只看該作者 | 小中大

接線基本是對的

合作愉快！

fum0717

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 136 點
下載積分: 587 分
在線時間: 24(小時)
注冊時間: 2014-01-07
最后登錄: 2015-03-31
查看fum0717的主題 / 回貼

8樓發表于: 2014-01-15 14:24

只看該作者 | 小中大

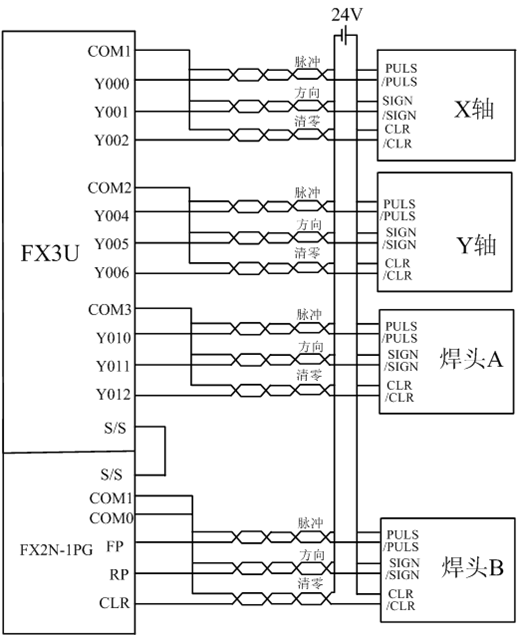

我重新改了下接線圖，請高手幫看看如何

問題有二：
1、FX3U與1PG之間怎么接線。我在資料手冊上沒看到。是不是購買像其他擴展模塊一樣直接插到邊上就行了？
2、用PLC去控制伺服驅動器，是不是只需要脈沖、方向、清零、伺服準備好、回零信號就行呢？一般控制一套伺服系統，需要哪些信號？

木木2012

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 293 個
工控威望: 2167 點
下載積分: 31796 分
在線時間: 830(小時)
注冊時間: 2012-12-04
最后登錄: 2025-03-14
查看木木2012的主題 / 回貼

9樓發表于: 2014-01-15 15:04

只看該作者 | 小中大

引用
引用第8樓fum0717于2014-01-15 14:24發表的 :
我重新改了下接線圖，請高手幫看看如何
[attachment=117179] [attachment=117180]

問題有二：
1、FX3U與1PG之間怎么接線。我在資料手冊上沒看到。是不是購買像其他擴展模塊一樣直接插到邊上就行了？
.......

http://down.ymmfa.com/?id=235
http://down.ymmfa.com/?id=46
仔細看看吧，看不懂了再問！

fum0717

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 136 點
下載積分: 587 分
在線時間: 24(小時)
注冊時間: 2014-01-07
最后登錄: 2015-03-31
查看fum0717的主題 / 回貼

10樓發表于: 2014-01-16 09:35

只看該作者 | 小中大

歡迎高手指點一下

luohainan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 201 點
下載積分: 626 分
在線時間: 54(小時)
注冊時間: 2009-07-23
最后登錄: 2025-07-17
查看luohainan的主題 / 回貼

11樓發表于: 2014-01-16 18:42

只看該作者 | 小中大

如果只需要馬達動作,只需要接脈沖加方向就可以,這是最基本的.其他的按需要接,象伺服準備好,回零,清零等不接也可以

樓主留言：

您好！十分感謝您的回復！
我想再請教個問題：
用PLC和伺服驅動器去控制一個伺服電機，位置模式，常規情況下需要：報警輸出、報警復位、準備好、伺服準備好、使能、脈沖、方向？

大概過程是這樣的：1、在無報警的情況下，伺服驅動器接收到上位機的準備好信號，主電路還是上電。
2、伺服驅動器主電路上電完成后，輸出一個伺服準備好信號。
3、上位機在接收到伺服準備好信號后，發出使能信號，伺服電機啟動。
4、脈沖和方向就控制了電機轉的圈數和方向。

您看我理解的對嗎？

本帖最近評分記錄：

下載積分:+1(fum0717) 真誠感謝！
