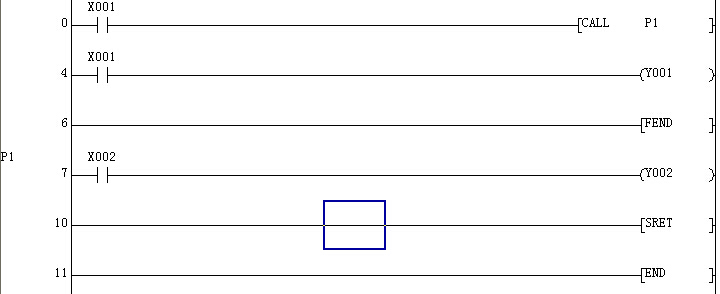

大家好，小弟是個新手，初來乍到，望關照。上圖中，我用仿真軟件調試，接通X0后，再分別接通X1和X2后，Y1

和Y2都會得電工作，問題是接通X0后應轉入子程序，為何會出現主、子程序同時能運行的情形，另外，因“SRET

”指令直接連左母線，中間沒有觸點，如何才能判斷子程序是否已運行結束。望各位賜教，最好能詳細點，謝謝

你的程序Call P1哪來X0呢?

問題是接通X0后應轉入子程序，為何會出現主、子程序同時能運行的情形，
按你程序X1 NO是先Call P1子程序 ，做完再SRET 返回主程序
X1 ON ，會Call P1   ，P1若當時X2有ON的話，Y2就會ON，返回主程序時，當X1還是ON的Y1也會跟著ON，
但如果分析來看Y2會比Y1來的快，但是多快，肉眼看不出來!!^^


”指令直接連左母線，中間沒有觸點，
Call指令沒有接點通常都在程序的FNED，後面追加使用。因?yàn)槭亲映绦颍�所以通常都是一些運算程式換算等等再當子程序。

如何才能判斷子程序是否已運行結束，
這沒辦法判斷也，程序是一直Scan，看功力，哈!~

子程序底部做執行旗標就知道有沒有運轉了.....

非常感謝changyu0330的提醒，那天的梯形圖確實寫錯了，第一行的X1應為X0。但仿真軟件測試結論是一樣的，即接通X0后，子、主程序同時執行。如上所述，那與普通程序不是一樣的嗎，還要調用子程序干嗎，假設子、主程序分別用于機械的手動和自動模式，如都能同時得電運行，那不是亂套嗎，麻煩前輩解釋一下好嗎。

  PLC程序添加子程序是為了讓程序結構清晰明了，避免一個程序過長，當然可以將所有的程序都寫在一起，可是如果是一個復雜的控制，那這個程序的如果只用一個主程序的話龐大程度是可怕的，而且編制難度也相當高！所以一般會將不同功能分為多個子程序處理。
  手動/自動百度上查查都很多例子的，你可以用MC指令或者CJ指令也行，自己都看看編程手冊就行了

手動自動狀態你不做互鎖的嗎？

引用

引用第5樓mythic于2014-06-09 12:57發表的  :
手動自動狀態你不做互鎖的嗎？

如果使用MC的話~不用互鎖，
可以分的很明顯!~
