請問在編輯數據時 梯形圖和SFC 能否同時使用  在PLC讀取數據時的邏輯順序的怎么樣的 ，懇請大俠幫忙？

樓主編個程序試下不就知道了？

FX 2N 我試過，可以同時使用。編程時用SFC編，專門建個塊寫PLC程序

Q系列的,完全沒有問題.

能不能把SFC中的步理解為子程序一類的，就怕SFC中的條件與外部梯形圖程序有沖突。

應該說也不是跟子程序類似。
在執行SFC程序時，執行到某一步條件沒有澫足，此時如果外部梯形圖正好滿足這條件，那么SFC就會執行下一步動作。
我做過一個程序，程序里有4個單獨的步進程序，再加一個梯形圖程序
現在正準備做一個校直機步進程序
用了步進，感覺編程比單用梯形圖簡單、省力。

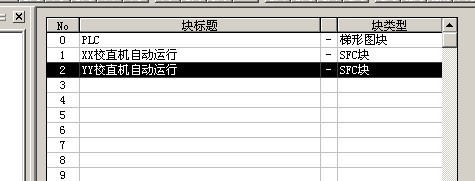

下面是我做的程序截圖

樓主能發我一份嗎？讓我們這些小菜學習學習。baisff@yahoo.com.cn

搞錯！樓上上的能發我一份嗎？讓我們這些小菜學習學習。baisff@yahoo.com.cn

程序還沒有調試，某些地方可能有問題，如果不介意，可以發你一份。

可以同時使用！

當然可以用，就相當西門子300的塊一樣，一個LAD是一個塊，一個SFC0是一個塊，一個SFC1也是一個塊。FX只能建一個LAD塊，SFC可以多個，Q的都可以建多個塊。

嗯 謝謝大家的幫助

我其實想用SFC寫自動的程序，梯形圖寫手動及一些異常信息，怕有沖突，西門子直接調用FC就不會那樣
