S7-1500通過CM 1542-5作為DP從站連接到S7-300DP主站
要將S7-1500自動化系統作為PROFIBUS DP從站接入到S7-300DP主站系統中，必須使用CM 1542-5或CM 1542-5并設置PROFIBUS 相關參數，才能實現S7-1500與S7-300自動化系統的數據交換。
硬件：
1.CPU 1513-1 PN，V2.6
2.CM 1542-5（DP通訊模塊）
3.S7-300 CPU（6ES7 315-2EH14-0AB0）
軟件：
STEP 7 V15 SP1（TIA Portal ）
本文通過一個示例，說明如何在STEP 7 V15 SP1（TIA Portal ）中組態CM 1542-5為DP從站，并在STEP 7 V15 SP1（TIA Portal ）中由S7-300 CPU（作為DP主站，模擬第三方自動化系統）訪問該DP從站的情況。

PLC可以都用以太網口通訊的，打開GET/PUT功能，然后在PLC編程；

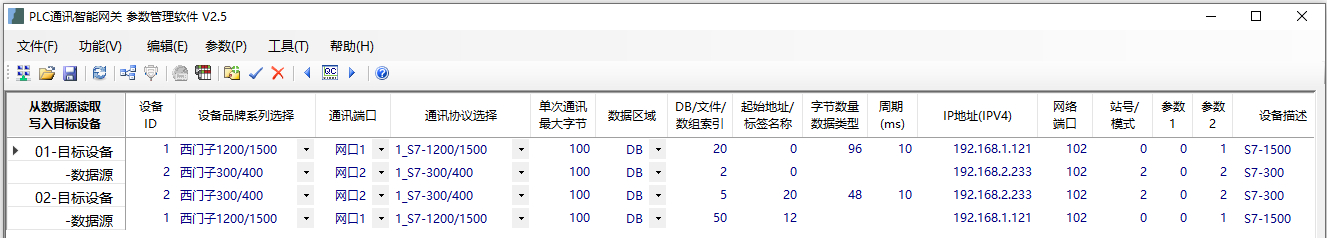

如果不方便編程的話可以用智能網關IGT-DSER配置如下，這個還可以實現不同品牌的PLC之間通訊，帶字節順序調整功能。



配置文件軟件及相關案例： PLC之間通訊案例.zip (3183 K) 下载次数:63
