工控人家園 西門子工控論壇 S7-1200中使用的變量地址是中文的，那它到底存在哪個數據塊哪個地址上？

謙虛是對的

謙虛一些總不會錯

級別: 探索解密

精華主題: 0
發帖數量: 114 個
工控威望: 168 點
下載積分: 4714 分
在線時間: 70(小時)
注冊時間: 2020-04-01
最后登錄: 2025-06-30
查看謙虛是對的的主題 / 回貼

樓主發表于: 2021-08-31 16:49

只看樓主 | 小中大

公司要做一些數據采集，一些設備上的地址是這樣的:
數據類型 REAL 數據地址 DB501.DBW172；
但一些設備上的地址是這樣的：

數據類型 REAL 數據地址整機狀態_HMI[DB10].主速度面板設定.整機狀態_HMI[DB11].上收卷張力；

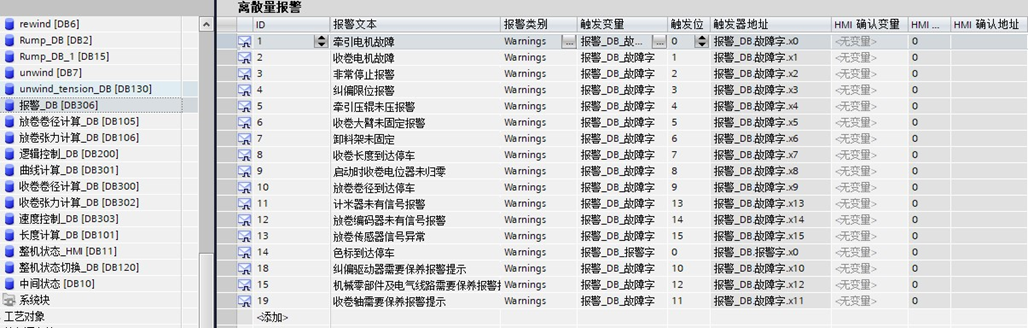

報警數據是這樣：

這是什么鬼？請問大佬它的實際地址是哪里？我該如何讀取？？？

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3459 個
工控威望: 20998 點
下載積分: 34661 分
在線時間: 1808(小時)
注冊時間: 2010-01-03
最后登錄: 2025-07-05
查看tkggtdkjpl的主題 / 回貼

1樓發表于: 2021-08-31 17:19

只看該作者 | 小中大

交叉引用

自動化單機，生產線，項目編程調試！

安靜凌月

級別: 探索解密

精華主題: 0
發帖數量: 47 個
工控威望: 143 點
下載積分: 747 分
在線時間: 47(小時)
注冊時間: 2017-12-24
最后登錄: 2025-06-05
查看安靜凌月的主題 / 回貼

2樓發表于: 2021-08-31 22:32

只看該作者 | 小中大

這個地址好找啊都寫給您可多看看變量就知道了，在報警故障字雙字中您圖片內容。

4727911

級別: 探索解密

精華主題: 0
發帖數量: 73 個
工控威望: 167 點
下載積分: 3467 分
在線時間: 21(小時)
注冊時間: 2017-06-26
最后登錄: 2024-05-01
查看4727911的主題 / 回貼

3樓發表于: 2021-09-01 15:39

只看該作者 | 小中大

實際地址，DB501.DBW172中的172就是，DB塊屬性，取消優化的塊訪問，才有絕對地址出現（偏移量）

本帖最近評分記錄：

下載積分:+3(xxmsylj) 真誠感謝！
