工控人家園 西門子工控論壇 西門子6ES7 288-1ST60-0AA0 電源指示燈不亮維修過程~！！

llxxyq

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 518 點
下載積分: 35326 分
在線時間: 159(小時)
注冊時間: 2021-11-20
最后登錄: 2025-08-25
查看llxxyq的主題 / 回貼

樓主發表于: 2022-04-30 13:16

只看樓主 | 小中大

圖片：

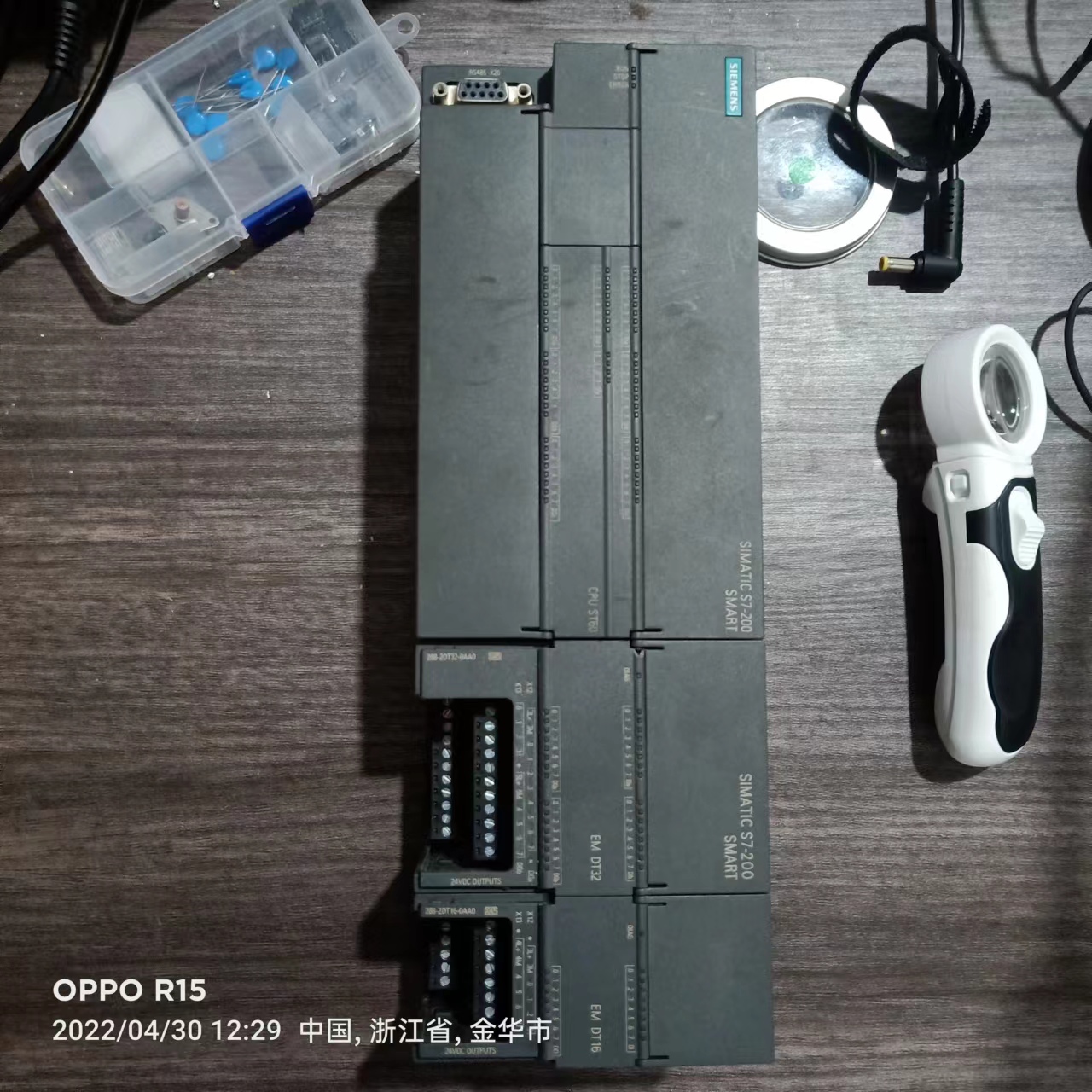

西門子6ES7 288-1ST60-0AA0 電源指示燈不亮維修過程，該P(yáng)LC是協同公司機器人生產線工作的，被老鼠尿壞了。

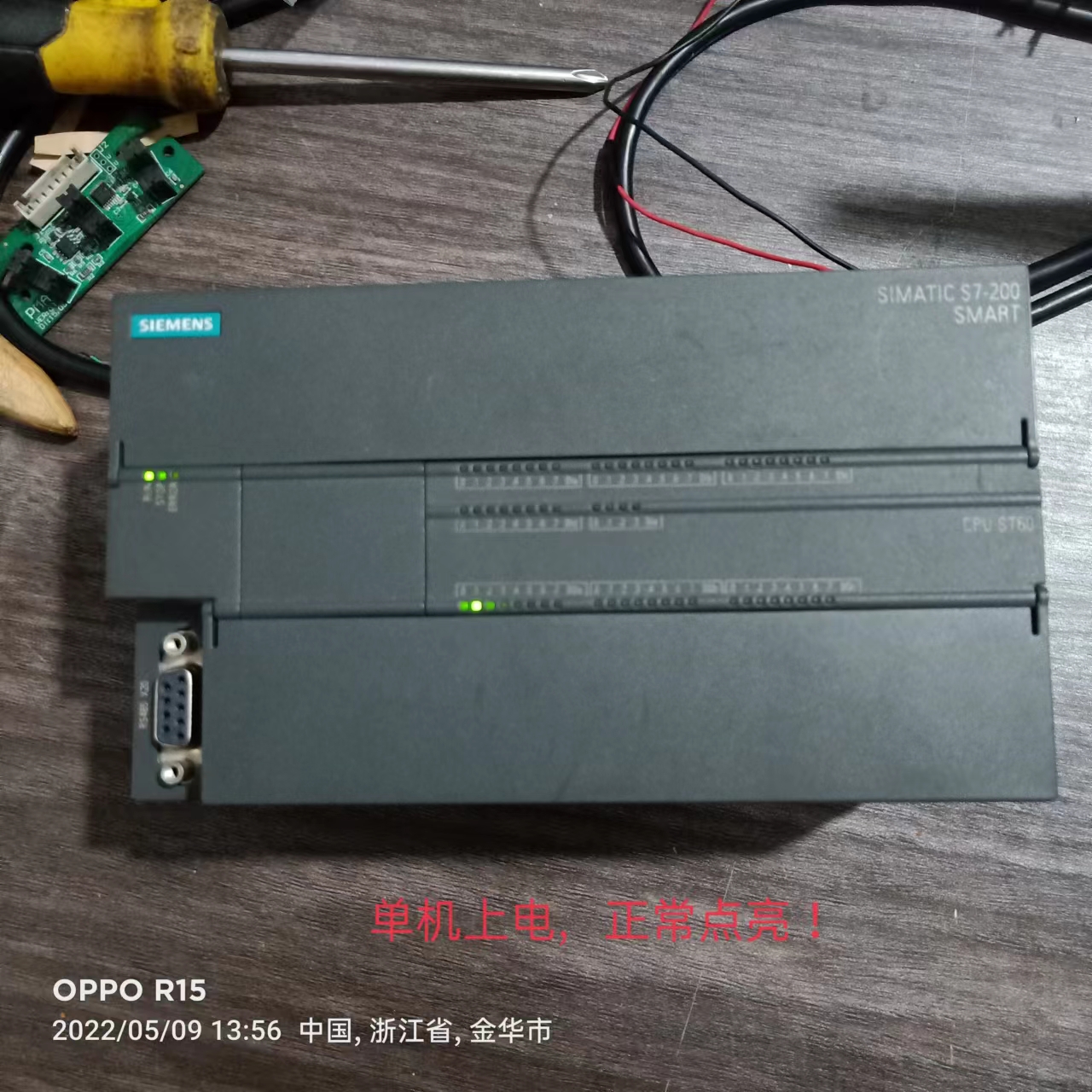

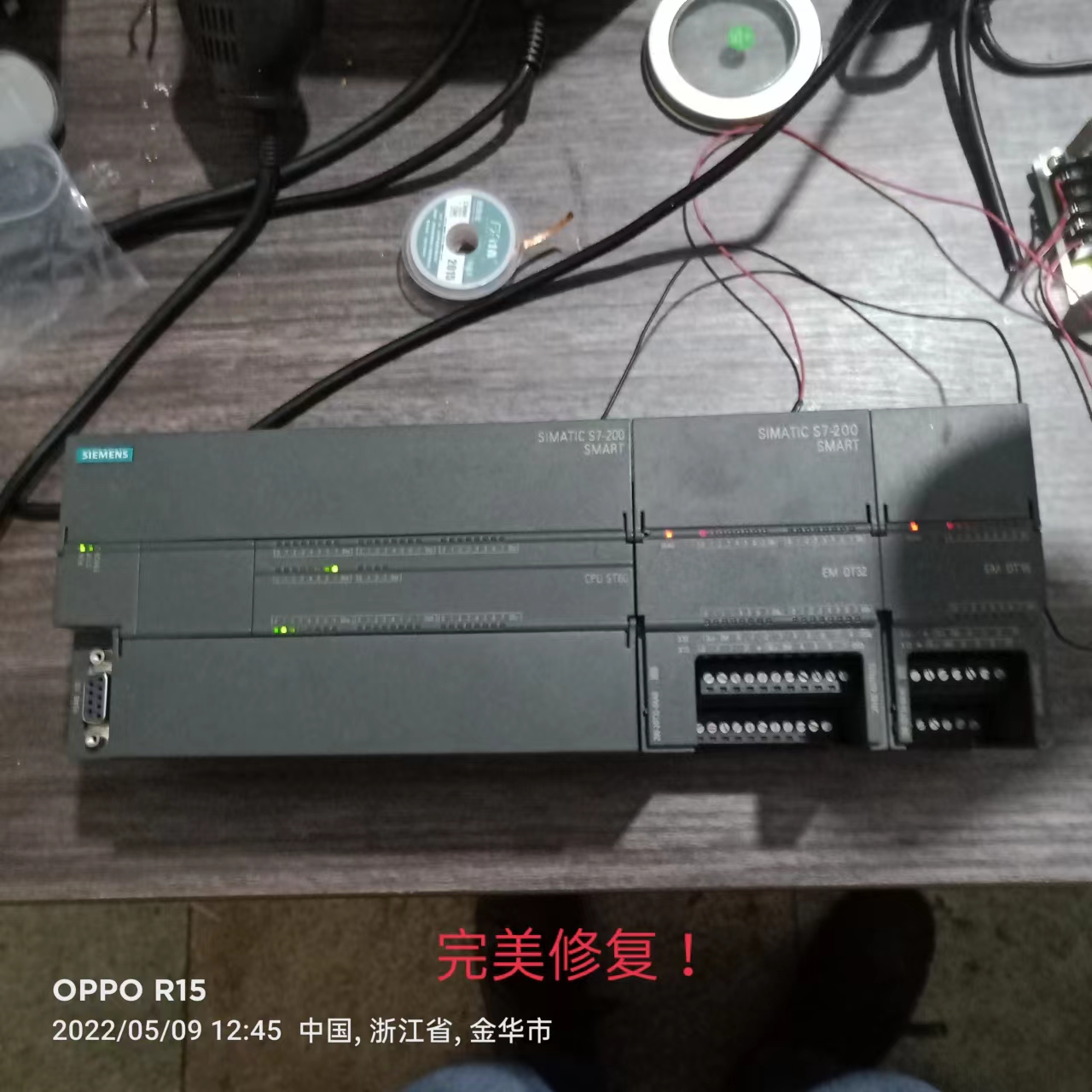

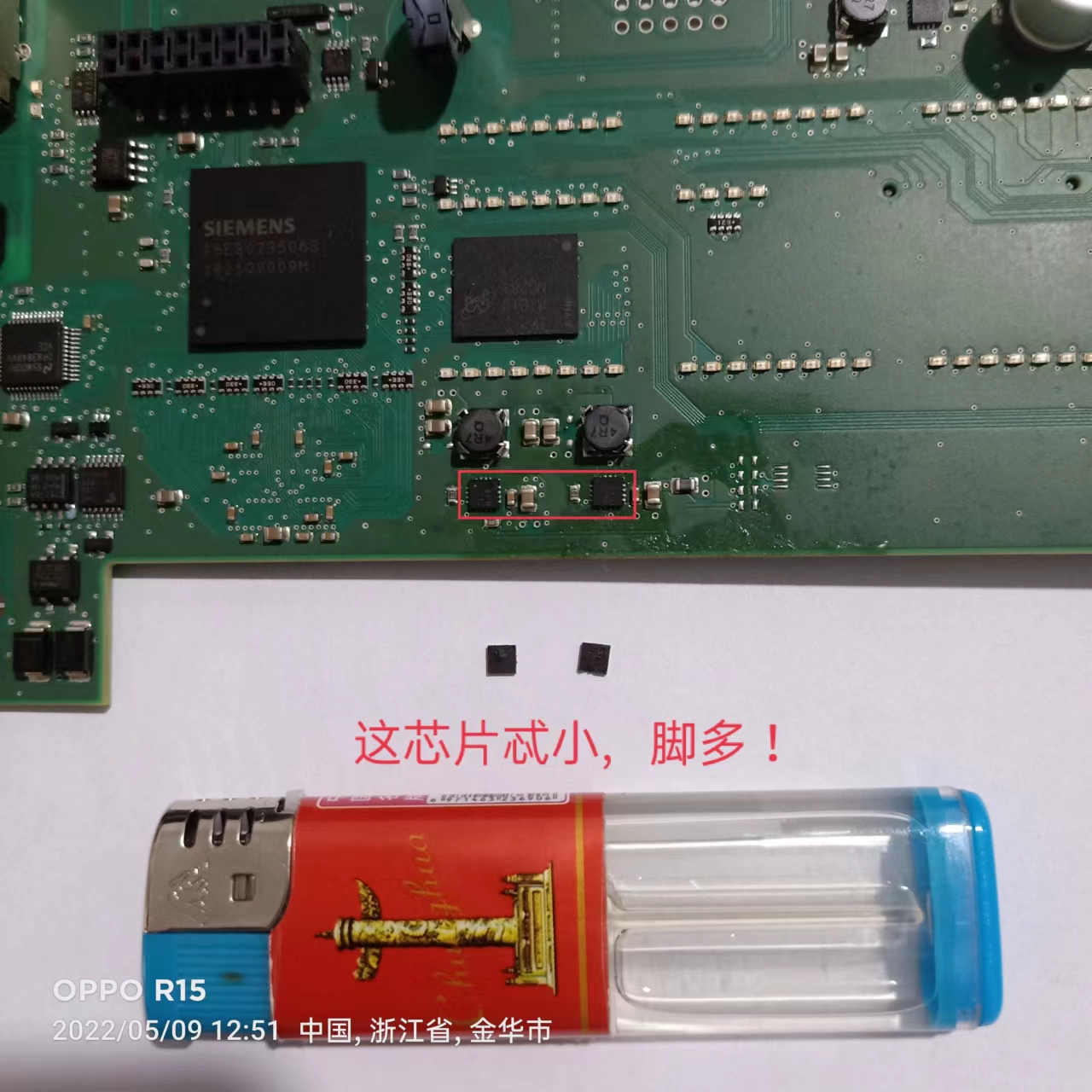

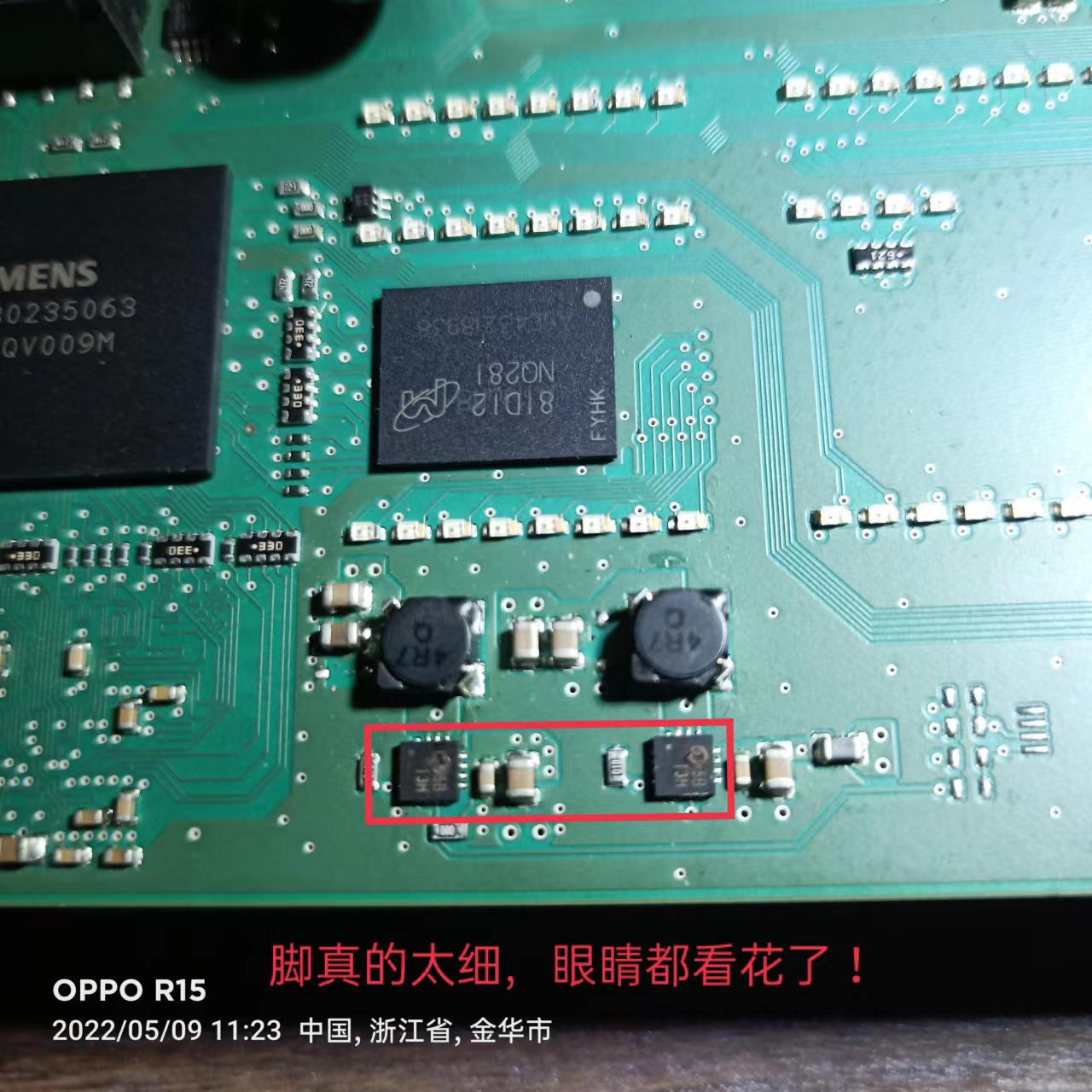

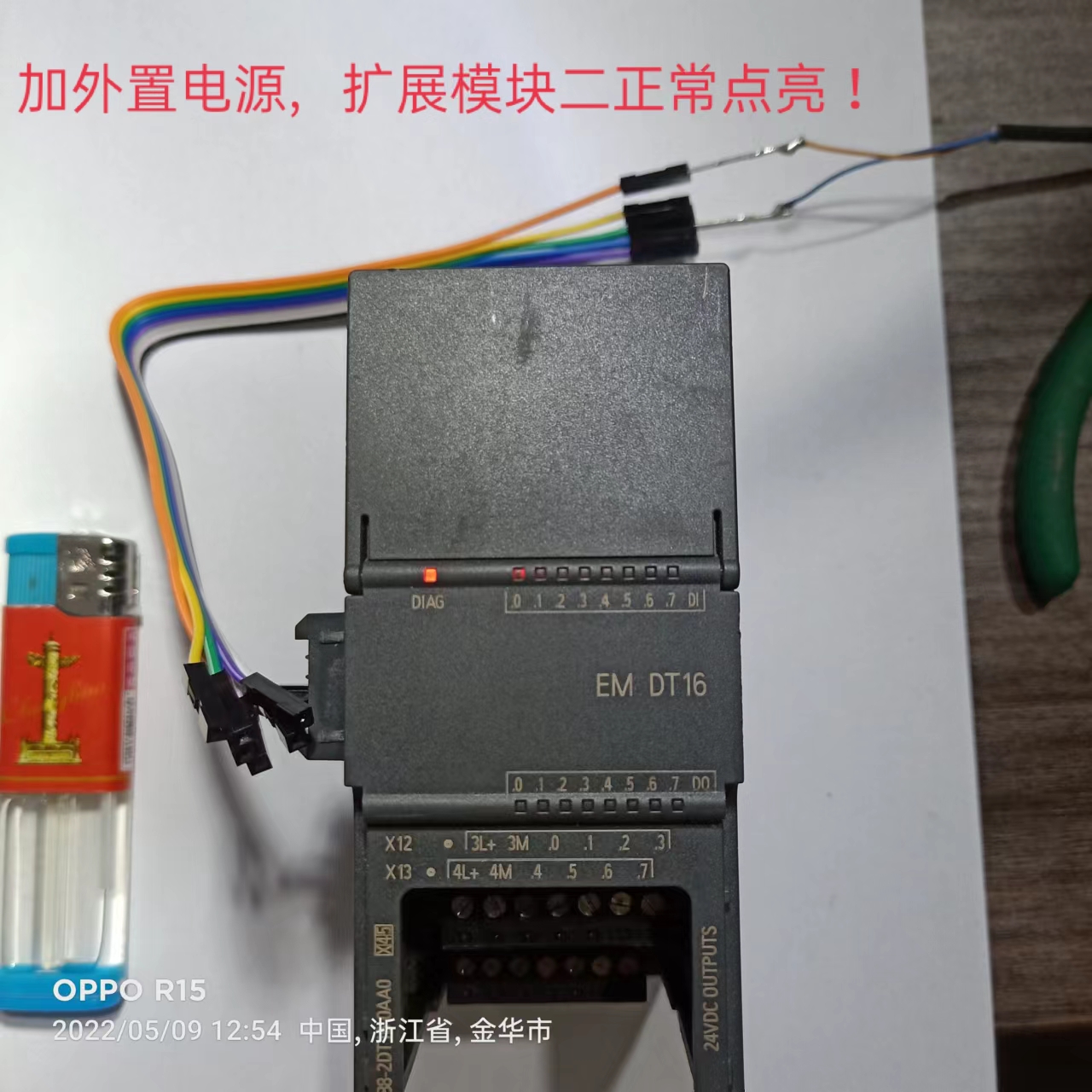

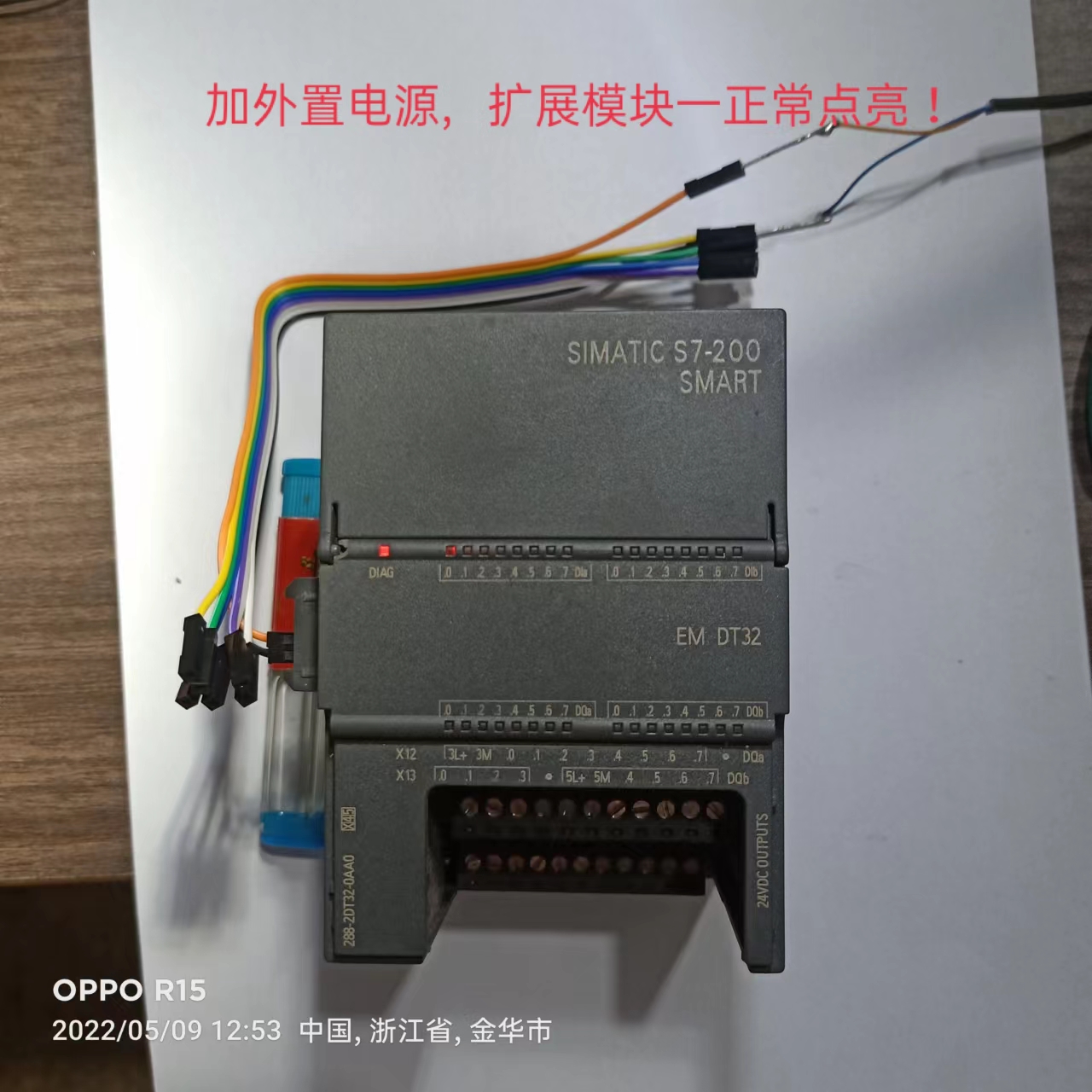

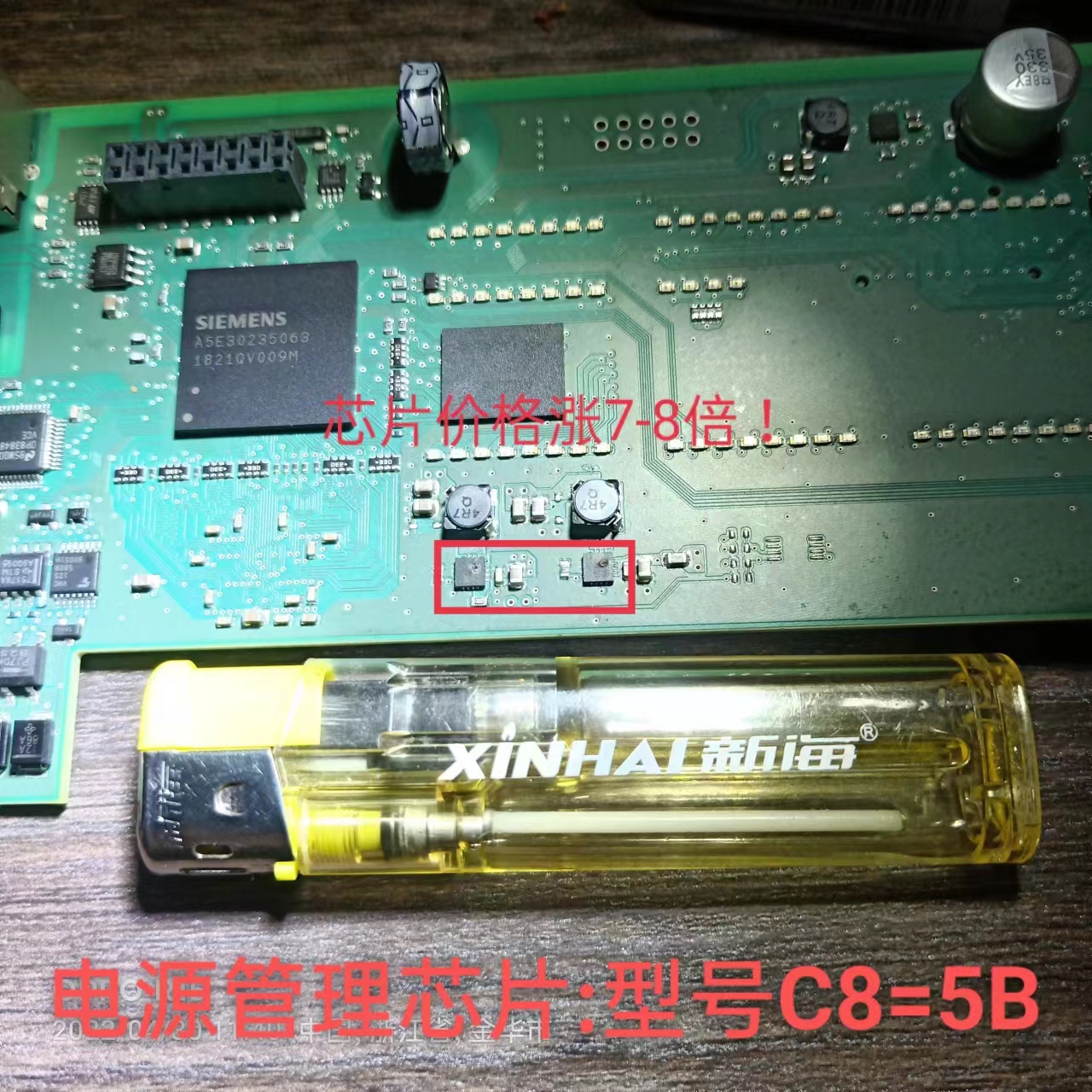

下面講一下修理過程，拆機檢測電源(DC-DC24V供電)20V左右，明顯偏低，懷疑的是I/O板電源管理芯片(型號：MP2467DN)問題。從淘寶上購得芯片后換上后，上電電源指示燈亮，I/O板上I/O點有些燈也亮，有一個閃爍，后來有事情先斷電，回來后未上電的情況下插上擴展模塊EM DT32和EM DT16，再上電，結果電源指示燈又不亮了。拆主PLC 檢查CPU板5V供電正常，仔細查CPU板，2只電源管理芯片燒壞~！！現在正值五一放假等待芯片(芯片型號：C8=5B)購回?fù)Q上應該沒有問題~~！！

本帖最近評分記錄：

下載積分:+1(工控小伙子)

下載積分:+5(guochunyi) 好貼好貼！

工控威望:+5(ymmfa) 有圖有真相

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9741 個
工控威望: 8641 點
下載積分: 16855 分
在線時間: 5346(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-25
查看ymmfa的主題 / 回貼

1樓發表于: 2022-04-30 14:47

只看該作者 | 小中大

感謝分享！
有時芯片邊上的小電阻小電容也會跟著壞
