現在做一臺設備需要用光電檢測電機的速度，電機輪盤上有2個監測點，用西門子PLC做，怎么才能顯示出來一分鐘多少轉？再通過PLC發模擬量來控制變頻器頻率 大家來討論下該怎么做，小弟以前沒這么用過，謝謝了

用計數器+中斷？

1. 電機轉速正常在1350-1650rpm/min, 需要注意，你的光電開關采樣頻率是否能夠達到？
2. PLC的IO口頻率是否可以達到
3. 比較成熟的有專用速度模塊，可以顯示速度或數據采樣。

直接在電機上用光電檢測肯定不準，因為電機在高速旋轉是光電開關有時候容易檢測不到信號。你可以在電機上增加傳動齒輪在用光電開關檢測。信號送到plc中，利用傳動比求出一個信號電機轉幾圈。然后在換算成每分鐘轉幾圈。

別人跟我講 用高速計數器來計數  100毫秒中斷一次 可是具體他又不肯跟我講明白

市面上有現成的光電測速儀賣，用得著拿個PLC來做嗎

方法應該沒問題  難道要程序？
100ms  短了點吧  跳動會很厲害

使用光電傳感器是可以實現的，需要在程序中計算的時候多考率時差的。參考光電傳感器型號EE-SX91入光時：平均15µs   遮光時：平均40µs可達到3KHZ以上

如果光電開關的采樣速率沒問題，剩下的就是程序了，但光電開關的采樣速率及抗干擾性都不是太好，我實際使用的是霍爾開關，其價格與光電開關幾乎一樣。
給你個參考程序。

曾有過QQ，半年不使號被收回，還很難找回，再也不使，且總感覺那東西在監視著我什么。
需要時就是使用UC或者YY,也不用QQ.

我的程序的設計思想是，使用10號中斷事件（時間中斷），產生1ms脈沖，并對其計數，
使用6號中斷事件（0.3上升沿中斷），捕捉脈沖，并處理。

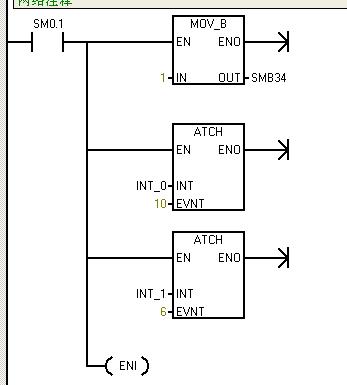

這是初始化程序
程序定義了，中斷間隔為1毫秒，將中斷程序0與10號事件連接，將中斷程序1與6號事件連接，開中斷。



這是1毫秒中斷處理程序INT_0
當毫秒計數器值小于5000時，計數
當計數值大于5000時，即轉速低于 5秒/圈= 12圈/分，則認為轉速為0,重新開始計數。



這是I0.3上升沿中斷處理程序INT_1，
當捕捉到上升沿時，將毫秒值經運算轉變?yōu)檗D(zhuǎn)速 圈/分
然后對時間計數器清零，為下次捕捉脈沖計算做準備。
