小第做了這樣一個烘干設備,其中用一個變頻器控制電機帶動傳送皮帶,變頻器是放在電箱里的,在變頻器上設置好運行頻率,啟動設備即可運行.
現在客戶要求在變頻器上設置了運行頻率后，在電箱面板上能看到電機運行的速度,即顯示多少mm/min。我想在面板上裝個文本顯示器,搞個PLC與文本顯示器通訊(目前設備是沒有PLC的),在電機軸上裝個小鐵片,用個接近開關去感應此小鐵片,接近開關輸出接至PLC,計數每分鐘馬達轉了多少圈,從而算出馬達每分鐘走了多少mm。
    小第覺得這樣做，需要增加的東西好象有點多，需要的成本也大。
想請教大家，有沒有更好的方法去實現？望各位指點！感謝！

現在有些文本顯示可以直接和變頻通訊啊
如果只是為了顯示一個速度而加個PLC也太浪費了吧！
想節約點就直接加個米表接到變頻上就搞定了啊！
那么麻煩干嘛！

肯定要增加不少的東西，要不怎么實現你說的功能呢。付出總有回報哦
我覺像你這樣的要求推薦一種方法： FX1S+F930GOT
供參考

十分贊同樓上的觀點.我以前做轉速模擬指示就是用數顯表頭,大約30多元人民幣/個左右..用變頻器的0-10V輸出做信號驅動,就是那種表電源是5V的,需要加一個電源.

變頻器本身能顯示轉速，用一根面板延長線，把面板裝在電箱上就可以了。不但能看到轉速，還能對變頻器操作。

引用

引用第1樓hehaiwaer于2009-08-29 09:22發表的  :
現在有些文本顯示可以直接和變頻通訊啊
如果只是為了顯示一個速度而加個PLC也太浪費了吧！
想節約點就直接加個米表接到變頻上就搞定了啊！
那么麻煩干嘛！

我就是覺定實現這簡單的功能，增加個PLC是成本大了點，但是又想不出更好的方法。
請問米表是個什么東西？價格大概多少？米表跟變頻器是怎樣接線的？請指點一二。謝謝

引用

引用第4樓liuxianhua于2009-08-29 09:42發表的  :
變頻器本身能顯示轉速，用一根面板延長線，把面板裝在電箱上就可以了。不但能看到轉速，還能對變頻器操作。

我用的變頻器是面板不可分拆的。顯示轉速，知道每分鐘跑多少轉，但還要轉換成線速度，才有mm/min吧？

引用

引用第3樓wwcwwc于2009-08-29 09:38發表的  :
十分贊同樓上的觀點.我以前做轉速模擬指示就是用數顯表頭,大約30多元人民幣/個左右..用變頻器的0-10V輸出做信號驅動,就是那種表電源是5V的,需要加一個電源.

能否說一下這種數顯表頭是什么品牌跟型號？感激不盡！

用OMRON 的K3GN可以嗎？

可以加一個變頻的外設面板。
正常變頻器還能顯示當前運轉數據的。參數里可能會有類似“機械齒輪比”之類的參數，改這個參數就能顯示當前的運行速度了。
如果裝轉速表也是可以的。宇電的儀表能實現。詳細可以咨詢宇電的廠家。
官方網站：http://www.yudian.com/

請問,用變頻器接轉速表來實現時,還要不要用到接近開關來采樣每轉多少脈沖信號?

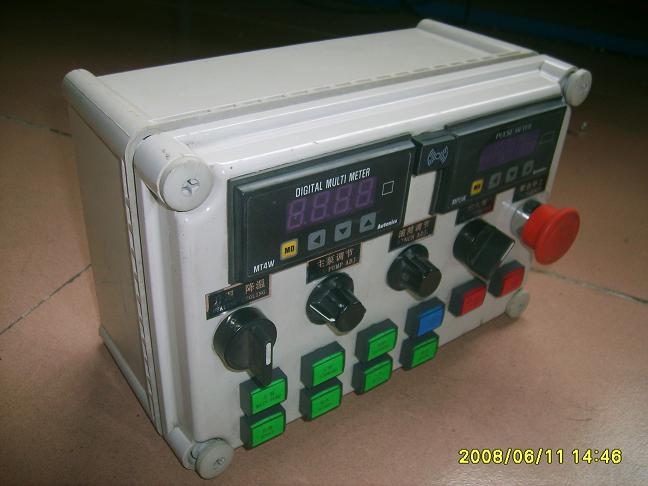

這么簡單的事情干嘛要做得如此復雜?用一塊0-10VDC或4-20mA的數顯表不就可以了,市場上到處都有得買,便宜的幾十塊一個.給你一個奧托尼克思的多功能面板表型號:MT4W-DV-4N,價格200多一點.變頻器輸出0-10V接至表就可以了,表的供電電源是220V的.顯示值的比例大小可以在表或者變頻器參數里設定.   當然也可以用你說的,脈沖表加接近開關做,成本要高一倍左右.有很多專用這種測速的脈沖表買的,開孔一般都是90*45mm
