樓主  發表于: 2009-07-27 12:01
剛考完技師,其中一道題是這樣的,要求在輸入信號斷開后延時19秒后再斷開輸出,很多同學都作錯了.歡迎高手指教
qinshengyue
是我，別開槍！
級別: VIP會員
精華主題: 0
發帖數量: 808 個
工控威望: 1216 點
下載積分: 31304 分
在線時間: 1234(小時)
注冊時間: 2009-04-09
最后登錄: 2025-02-26
查看qinshengyue的 主題 / 回貼
1樓  發表于: 2009-07-27 13:11
樓主看看我這個行不行？
附件： 如題.rar (10 K) 下載次數:86
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+2(sjm213) 熱心助人,加分表揚
    九顆星星
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看九顆星星的 主題 / 回貼
    2樓  發表于: 2009-07-27 13:32
    用輸入信號的下降沿做定時器的啟動信號,在輸出回路串聯定時器的常閉觸點.純屬個人意見.
    本帖最近評分記錄：
  • 下載積分:+2(sjm213) 熱心助人,加分表揚
    marcelinho
    級別: 家園常客
    精華主題: 0
    發帖數量: 371 個
    工控威望: 620 點
    下載積分: 7296 分
    在線時間: 220(小時)
    注冊時間: 2007-07-24
    最后登錄: 2023-06-17
    查看marcelinho的 主題 / 回貼
    3樓  發表于: 2009-07-27 14:40
    按2樓所說，再加一個輸出的自鎖信號就可以了
    本帖最近評分記錄：
  • 下載積分:+2(sjm213) 熱心助人,加分表揚
    yefengchen
    級別: 家園常客
    精華主題: 0
    發帖數量: 471 個
    工控威望: 595 點
    下載積分: 1494 分
    在線時間: 132(小時)
    注冊時間: 2009-05-18
    最后登錄: 2016-01-18
    查看yefengchen的 主題 / 回貼
    4樓  發表于: 2009-07-27 14:49
    下降沿加置位，最后再用復位
    本帖最近評分記錄：
  • 下載積分:+2(sjm213) 熱心助人,加分表揚
    tangwang
    級別: 略有小成
    精華主題: 0
    發帖數量: 332 個
    工控威望: 392 點
    下載積分: 1537 分
    在線時間: 81(小時)
    注冊時間: 2006-10-17
    最后登錄: 2020-06-06
    查看tangwang的 主題 / 回貼
    5樓  發表于: 2009-07-28 10:16
    以上的高手分析的都對,二樓的程序也完全能實現,不過這種方法都有點復雜,歡迎大家討論更簡單的方法
    tangwang
    級別: 略有小成
    精華主題: 0
    發帖數量: 332 個
    工控威望: 392 點
    下載積分: 1537 分
    在線時間: 81(小時)
    注冊時間: 2006-10-17
    最后登錄: 2020-06-06
    查看tangwang的 主題 / 回貼
    6樓  發表于: 2009-07-28 10:21
    二樓的老師在程序后面可以不加復位T0的程序,這樣更簡潔,已經模擬過了,去掉對程序沒有影響
    本帖最近評分記錄：
  • 下載積分:+2(sjm213) 熱心助人,加分表揚
    tangwang
    級別: 略有小成
    精華主題: 0
    發帖數量: 332 個
    工控威望: 392 點
    下載積分: 1537 分
    在線時間: 81(小時)
    注冊時間: 2006-10-17
    最后登錄: 2020-06-06
    查看tangwang的 主題 / 回貼
    7樓  發表于: 2009-07-28 10:24
    大家想想只用定時器的控制方法,估計不少人做不出來
    qinshengyue
    是我，別開槍！
    級別: VIP會員
    精華主題: 0
    發帖數量: 808 個
    工控威望: 1216 點
    下載積分: 31304 分
    在線時間: 1234(小時)
    注冊時間: 2009-04-09
    最后登錄: 2025-02-26
    查看qinshengyue的 主題 / 回貼
    8樓  發表于: 2009-07-28 11:17
    引用
    引用第6樓tangwang于2009-07-28 10:21發表的  :
    二樓的老師在程序后面可以不加復位T0的程序,這樣更簡潔,已經模擬過了,去掉對程序沒有影響

    你說的很對！
    tianbowen0
    級別: 略有小成
    精華主題: 1 篇
    發帖數量: 145 個
    工控威望: 226 點
    下載積分: 1050 分
    在線時間: 111(小時)
    注冊時間: 2009-06-29
    最后登錄: 2022-06-27
    查看tianbowen0的 主題 / 回貼
    9樓  發表于: 2009-07-28 13:03
    上個圖看看
    本帖最近評分記錄：
  • 下載積分:+2(sjm213) 熱心助人,加分表揚
    qinshengyue
    是我，別開槍！
    級別: VIP會員
    精華主題: 0
    發帖數量: 808 個
    工控威望: 1216 點
    下載積分: 31304 分
    在線時間: 1234(小時)
    注冊時間: 2009-04-09
    最后登錄: 2025-02-26
    查看qinshengyue的 主題 / 回貼
    10樓  發表于: 2009-07-28 13:21
    引用
    引用第9樓tianbowen0于2009-07-28 13:03發表的  :
    上個圖看看

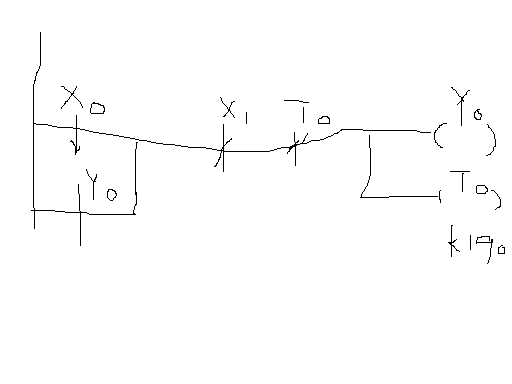

    [attachment=26272]

    那在下降沿未到來之前的Y0輸出怎么保證呢，沒看樓主題目嗎，之前已經有輸出了
    youchengzhou
    級別: 略有小成
    精華主題: 0
    發帖數量: 55 個
    工控威望: 232 點
    下載積分: 2418 分
    在線時間: 89(小時)
    注冊時間: 2009-07-27
    最后登錄: 2024-04-10
    查看youchengzhou的 主題 / 回貼
    11樓  發表于: 2009-07-28 14:44
    樓主，看看我的行不呢
    附件： 試試看.rar (10 K) 下載次數:10
