有那位朋友、高手熟悉，不妨給我說說，讓我們大家一起學習！用萬用表來判別的方法我有了，下圖就是：

當電動機經過維修后，它的六根引出線都亂了，分不出三相繞組引出線的頭和尾？

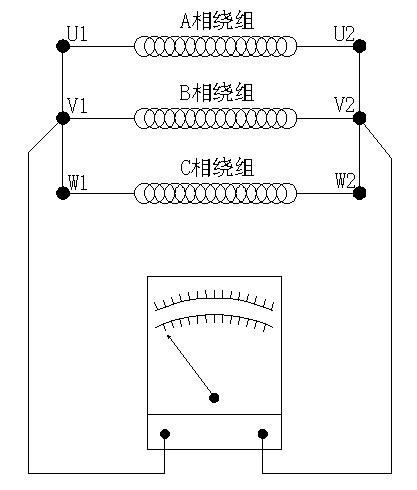

        先用萬用表電阻檔測量電動機繞組引出的六根引出線，判別出其同相繞組的引出線后，把各相繞組中的同相引出線任意取出三根引出線連成一個公共點，剩下的三根引出線也連成一個公共點。看下圖所示：
（圖1）


        用萬用表毫安于現狀（mA）檔，最好使用微安（uA）檔進行測量，一支表筆插在一個公共點上，另一支也插在另一個公共點上，然后用手順時針?lè)较虬鍎?dòng)電動機的轉子，此時看到萬用表的指針不擺動，那么所連接的兩個公共點上的頭和尾是正確的，一個公共點是各相繞組的引出線的同名端（即相頭或相尾），如圖1所示。

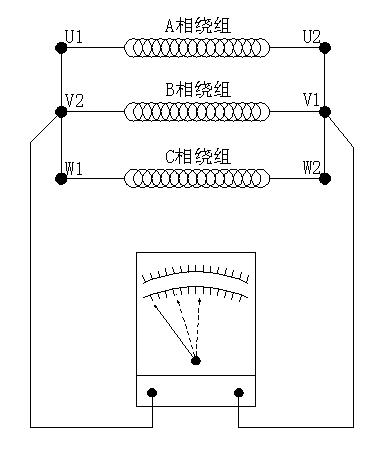

如果在測量時，用手板動電動機的轉子，萬用表的指針來回?cái)[動不定，那么連接的公共點上肯定有一相繞組引出線的頭尾接反了。如下圖所示：
（圖2）


        知道有一相繞組接反后，然后把各相繞組引出線逐相的頭尾對調測量，一直調到萬用表的指針不擺動為止。這樣，電動機各繞組引出線的頭尾判別才正確。

引用

引用第1樓zhzh791126于2008-11-12 15:39發表的  :
這已經夠了呀，還要干電池干嘛呢，只要量出同相的繞組就好了，其實收尾反了也沒什么，只電機按要求的方向轉就好了，反了兩相對調即可

懂得多總比懂得少好呀

謝謝學習了

1.用萬用表(指針式的)測量出電動機六個接線端哪兩個線端為同一相.
2.將萬用表的直流毫安檔撥到最小一檔,并將表筆接到三相線圈的某一組兩端,而電池正負極接到另一相的兩個線端上,如,表針擺向大于零,則說明電負池所接的線端與萬用表正極表筆所接的線端是同極性的(均可以認為是頭,也都可以認為是尾)依此類推,便可測出另外兩相的頭和尾.
我不知道上傳圖,

四樓的朋友，先謝謝了，我用你的方法試試看。
希望大家能夠拿出更多更好的方法，謝謝！

有道理要好好的學習．

你看一下技校的電工專業的實習課教材，就明白了，上面講了三種方法呢

又學到了一招

技校的電工專業的實習課教材，有上面講了三種方法呢，我都學過，不過忘得差不多了

還有一種方法呀,你還是多看看<電工實用經路300例>吧,這是一本很好的書,也不貴才16元錢!!

學習了!謝謝!

三相電動機繞組找頭尾電工手冊介紹的很詳細，這些方法都有。
