樓主  發表于: 2023-02-04 20:01
圖片：
圖片：
圖片：

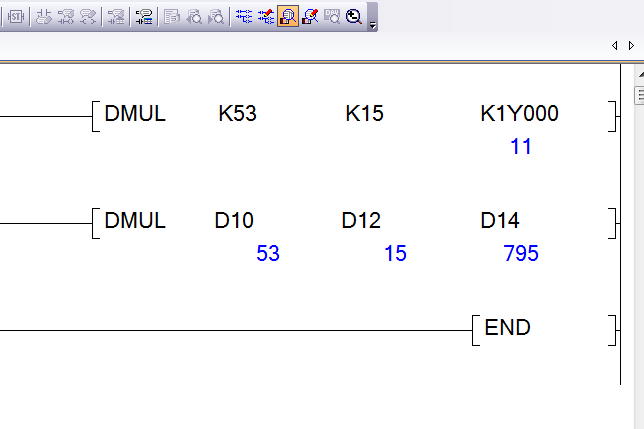

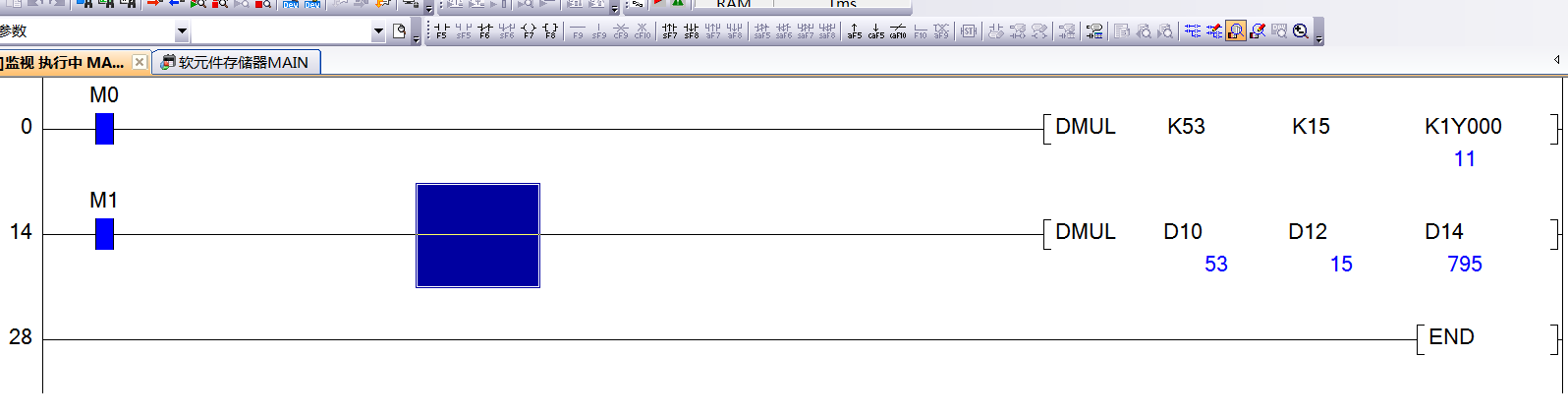

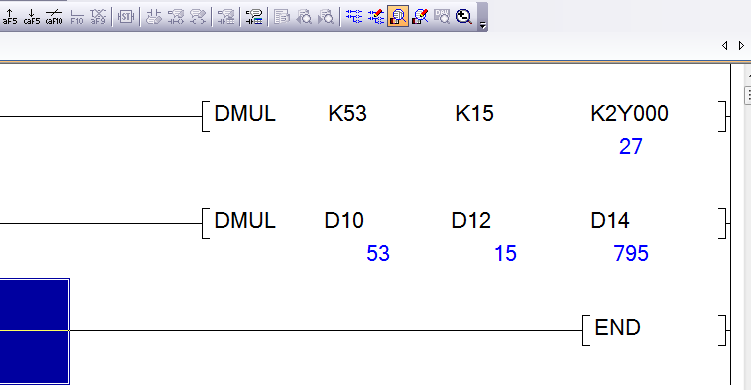

三菱MUL指令，MUL K53   K15   K1Y00 （K2Y00）如附圖 K1Y000，當M0接通時得11的數值，轉換二進制1011 Y0Y1Y3輸出，如修改（K2Y000）得數值27，轉換二進制11011 Y0Y1 Y3Y4輸出 ，且更改 （K53 K15 K1）任意一個數，都會改變輸出變化，問題是得數11與27如何計算得來。
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9730 個
工控威望: 8628 點
下載積分: 16864 分
在線時間: 5339(小時)
注冊時間: 2006-08-10
最后登錄: 2025-07-07
查看ymmfa的 主題 / 回貼
1樓  發表于: 2023-02-04 20:10
MUL結果占用2個D
DMUL結果占用4個D
這溢出了
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
wangfuwang
下崗農民
級別: 家園常客
精華主題: 0
發帖數量: 522 個
工控威望: 998 點
下載積分: 2146 分
在線時間: 233(小時)
注冊時間: 2007-09-06
最后登錄: 2025-06-29
查看wangfuwang的 主題 / 回貼
2樓  發表于: 2023-02-05 08:39
不明，如果我要選定輸出Y，又如何改寫數值指定Y輸出
仙居人家
我來了。
級別: 網絡英雄
精華主題: 2 篇
發帖數量: 746 個
工控威望: 5429 點
下載積分: 28579 分
在線時間: 1396(小時)
注冊時間: 2016-06-08
最后登錄: 2025-06-30
查看仙居人家的 主題 / 回貼
3樓  發表于: 2023-02-05 08:47
引用
引用第1樓ymmfa于2023-02-04 20:10發表的  :
MUL結果占用2個D
DMUL結果占用4個D
這溢出了

這都不明白，你回去看手冊吧
DMUL運算 輸出64位。k2y0為8位地址。你自已對應下，是不是溢出了。
[ 此帖被仙居人家在2023-02-05 09:00重新編輯 ]
永無止境 !@#$%^&*
天下風云出我輩，一入江湖歲月催。
皇圖霸業談笑中，不勝人間一場醉。
提劍跨騎揮鬼雨，白骨如山鳥驚飛。
塵事如潮人如水，只嘆江湖幾人回。
仙居人家
我來了。
級別: 網絡英雄
精華主題: 2 篇
發帖數量: 746 個
工控威望: 5429 點
下載積分: 28579 分
在線時間: 1396(小時)
注冊時間: 2016-06-08
最后登錄: 2025-06-30
查看仙居人家的 主題 / 回貼
4樓  發表于: 2023-02-05 09:03
永無止境 !@#$%^&*
天下風云出我輩，一入江湖歲月催。
皇圖霸業談笑中，不勝人間一場醉。
提劍跨騎揮鬼雨，白骨如山鳥驚飛。
塵事如潮人如水，只嘆江湖幾人回。
心碎了無痕
人不瘋很難成功
級別: 家園常客
精華主題: 0
發帖數量: 328 個
工控威望: 560 點
下載積分: 90267 分
在線時間: 834(小時)
注冊時間: 2009-04-09
最后登錄: 2025-07-07
查看心碎了無痕的 主題 / 回貼
5樓  發表于: 2023-02-05 09:32
K4Y0
  ,,,,,,,,,,,,,,,,,,,,,,,,,,,
