樓主發表于: 2019-08-22 07:53

只看樓主 | 小中大

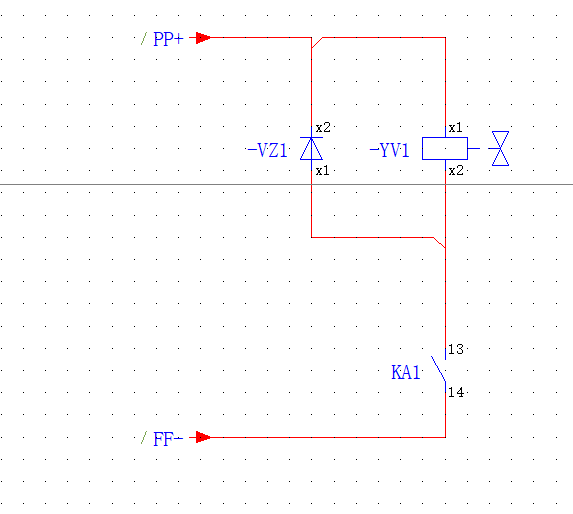

如圖中的二極管為什么會導致電磁閥動作延時？不使用二極管時電磁閥動作迅速完全正常。一旦使用二極管后電磁閥有延時關短，即在正常停止情況下碰到外部限位可有10毫米至20毫米的位置過沖。

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

1421448580

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 239 個
工控威望: 343 點
下載積分: 13370 分
在線時間: 915(小時)
注冊時間: 2015-10-10
最后登錄: 2025-07-07
查看1421448580的主題 / 回貼

1樓發表于: 2019-08-22 08:28

只看該作者 | 小中大

切斷后感性負載電流無法突變，通過二極管保持，所以延時動作加一個電阻可能會改善一點

wangnaizhi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1304 個
工控威望: 2010 點
下載積分: 2422 分
在線時間: 1029(小時)
注冊時間: 2015-08-31
最后登錄: 2025-07-07
查看wangnaizhi的主題 / 回貼

2樓發表于: 2019-08-22 08:33

只看該作者 | 小中大

在線圈前面加個二極管會怎么樣？

龍云浪子

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 420 個
工控威望: 3303 點
下載積分: 7702 分
在線時間: 439(小時)
注冊時間: 2013-01-18
最后登錄: 2025-07-06
查看龍云浪子的主題 / 回貼

3樓發表于: 2019-08-22 09:22

只看該作者 | 小中大

線圈斷電瞬間產生的反向電壓是閃瞬即逝，不會有明顯的延遲。

樓主留言：

問題就有很明顯的過沖

1992sd

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 236 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 616(小時)
注冊時間: 2012-08-23
最后登錄: 2025-07-04
查看1992sd的主題 / 回貼

4樓發表于: 2019-08-22 11:09

只看該作者 | 小中大

所選的二極管型號可能不合適，選快恢復二極管試試。

樓主留言：

我用的是1N4007二極管

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1950 個
工控威望: 2103 點
下載積分: 11162 分
在線時間: 853(小時)
注冊時間: 2007-08-28
最后登錄: 2025-07-07
查看yerong的主題 / 回貼

5樓發表于: 2019-08-22 14:58

只看該作者 | 小中大

二極管串個稍高于工作電壓的穩壓管

樓主留言：

此穩壓管能經得起電磁閥反向所產生的瞬間嗎？請推薦一下型號。

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2869 個
工控威望: 4500 點
下載積分: 222271 分
在線時間: 3236(小時)
注冊時間: 2008-02-22
最后登錄: 2025-07-07
查看二手工控電器的主題 / 回貼

6樓發表于: 2019-08-23 20:37

只看該作者 | 小中大

請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢？也就是說我用壓敏電阻是不是就不會產生釋放延時現象？

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

塞外海島

不停的前進

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 499 個
工控威望: 646 點
下載積分: 1469 分
在線時間: 1753(小時)
注冊時間: 2012-10-05
最后登錄: 2025-07-07
查看塞外海島的主題 / 回貼

7樓發表于: 2019-08-23 21:40

只看該作者 | 小中大

壓敏電阻過壓也是擊穿，有電流和線圈形成回路，情況應該會好些

lvpretend

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

8樓發表于: 2019-08-25 08:04

只看該作者 | 小中大

引用
引用第6樓跑步向錢于2019-08-23 20:37發表的 :
請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢？也就是說我用壓敏電阻是不是就不會產生釋放延時現象？

電磁閥有電感，會存儲電能，斷電后電感釋放能量，電流不能突變，通過二極管續流，電流有個衰減過程，二極管、線圈電阻都是負載，負載越輕衰減時間越長。
使用壓敏電阻會極大改善延遲時間。壓敏電阻電壓選擇根據你系統能忍受的過壓尖峰來確定，一般來說，比如24VDC電磁閥，用39V左右壓敏電阻就可以得到兼顧的效果。33V，47V都可以試一下效果，電壓等級越過，衰減時間越短。

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-05
查看nightblueblu的主題 / 回貼

9樓發表于: 2019-08-26 11:50

只看該作者 | 小中大

二極管再串個電阻

Your happiness is everything.

lch8478

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 330 個
工控威望: 428 點
下載積分: 1278 分
在線時間: 273(小時)
注冊時間: 2016-07-13
最后登錄: 2025-07-02
查看lch8478的主題 / 回貼

10樓發表于: 2019-08-26 14:27

只看該作者 | 小中大

引用
引用第6樓跑步向錢于2019-08-23 20:37發表的 :
請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢？也就是說我用壓敏電阻是不是就不會產生釋放延時現象？

Festo的閥島線圈就用的TVS，就是壓敏電阻
