我單位設備檢修,檢查一個電加熱設備絕緣時,發現三相對地絕緣電阻非常低用福祿克1508絕緣表500V檔檢測,電壓只有20多V,絕緣電阻0.0幾M歐,反復檢查加熱器和線路都沒發現問題.

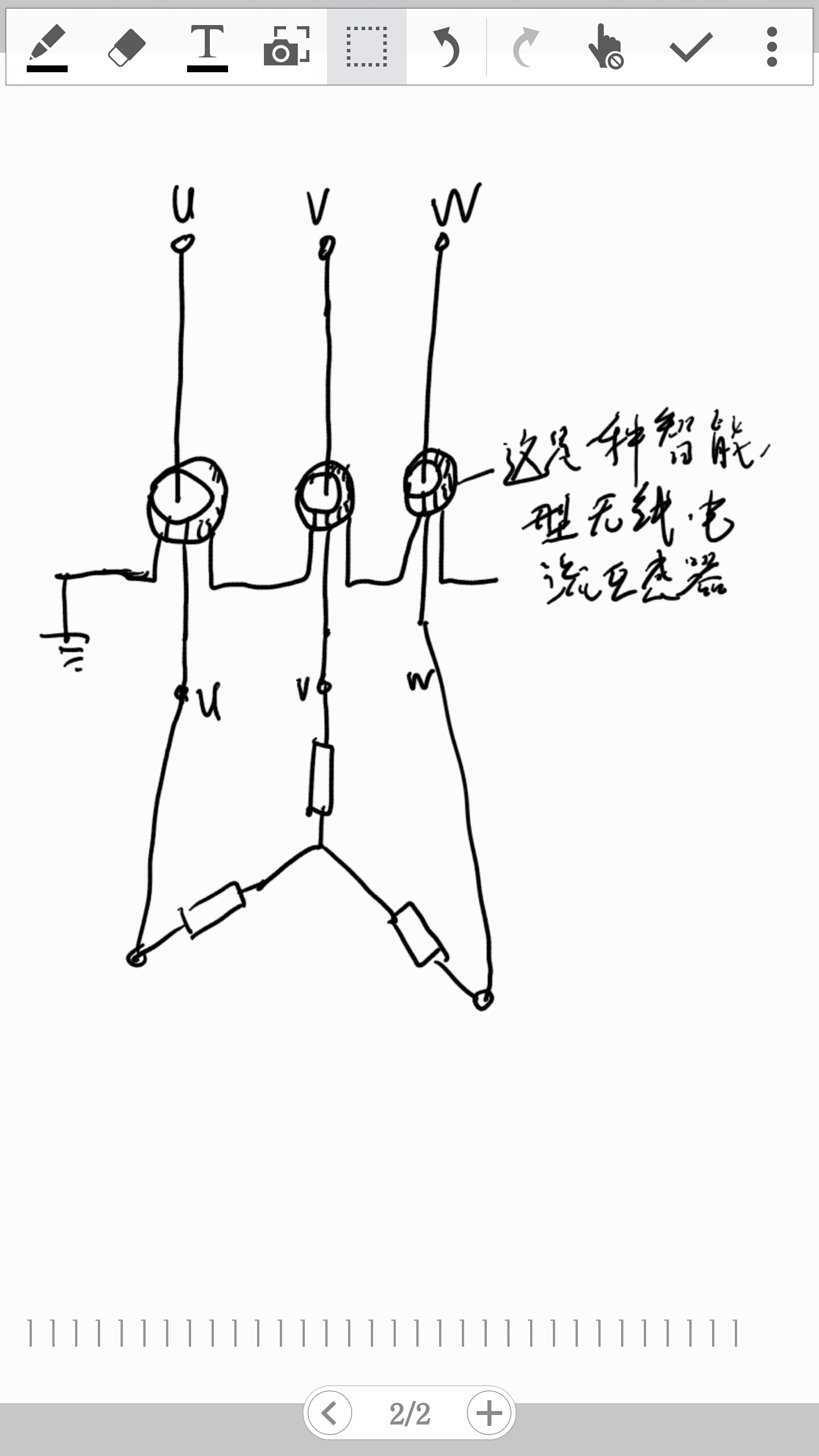

后來偶然想起前一段時間在主回路上安裝了3個無線式智能電流互感器,該互感器有兩個二次端子,三個互感器端子首尾串聯,首端懸空,尾端接電氣柜外殼,將接外殼的一端斷開后,測三相絕緣都正常,開始懷疑互感器和一次電纜間絕緣不好,拆下來仔細檢查發現電纜外皮,互感器外殼(塑料)都完好無損,絕緣沒有問題,
但只要接上尾端的接地線絕緣就幾乎為0,難道電流互感器二次側會影響到一次側絕緣嗎?這是什么原理?
還有一次,單位的110KV/10KV主變做預防性試驗,在10KV側掛了接地線,在測110KV側絕緣時始終不好,后來拿掉10KV側接地線時絕緣測試正常,搞不懂為啥變壓器初次極間會有這種影響?到底是什么原理?請大神詳細解釋下!

把地線接好就沒有了

互感器線圈接地？
我沒看錯吧
我沒見過這種互感器
但是接表的我知道  也不會吧互感輸出端接地 你這個是互感輸出嗎？

互感器接地我還真沒聽過

引用

引用第2樓030403118于2017-11-07 22:53發表的  :
互感器線圈接地？
我沒看錯吧
我沒見過這種互感器
但是接表的我知道  也不會吧互感輸出端接地 你這個是互感輸出嗎？

你這兩個雪白的互感器怎么還一跳一跳的？






……不好意思看花眼了

就是這樣，商家免費安裝的，毎次都得吧接地?fù)艿簦�還有固定互感器的頂絲要松開，不然也絕緣下降，高手給分析下

有這種模塊的型號嗎？拍個圖發上來看看
