工控人家園 綜合討論 s7-200 profibus dp接頭原理，它的終端電阻開關到底是怎么連接的

2310036294

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 194 個
工控威望: 438 點
下載積分: 1490 分
在線時間: 98(小時)
注冊時間: 2015-02-10
最后登錄: 2025-06-17
查看2310036294的主題 / 回貼

樓主發表于: 2016-10-10 21:19

只看樓主 | 小中大

圖片：

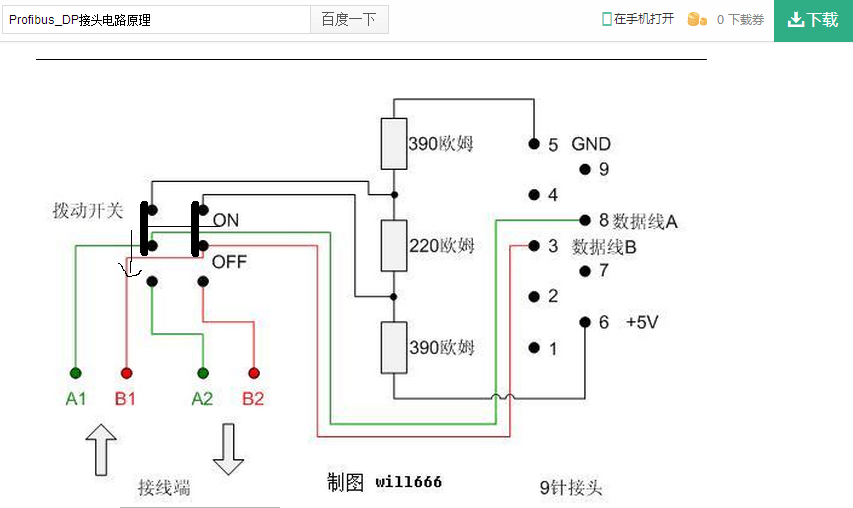

看電氣圖，沒有形象的畫出開關的刀，圖中A1 B1直接與3腳8腳連接是ON 狀態還是OFF狀態
你們?cè)趺床拍苊靼孜覇柕氖鞘裁�，有人說ON時A1 B1與220電阻串聯，可是串聯后怎么與通信腳 3 和8 連接的
OFF時A1 B1 與A2 B2并聯，可并聯后又怎么與通信腳 3 和8連接的
謝謝大俠�。。�！

[ 此帖被2310036294在2016-10-10 21:35重新編輯 ]

lvpretend

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

1樓發表于: 2016-10-12 08:37

只看該作者 | 小中大

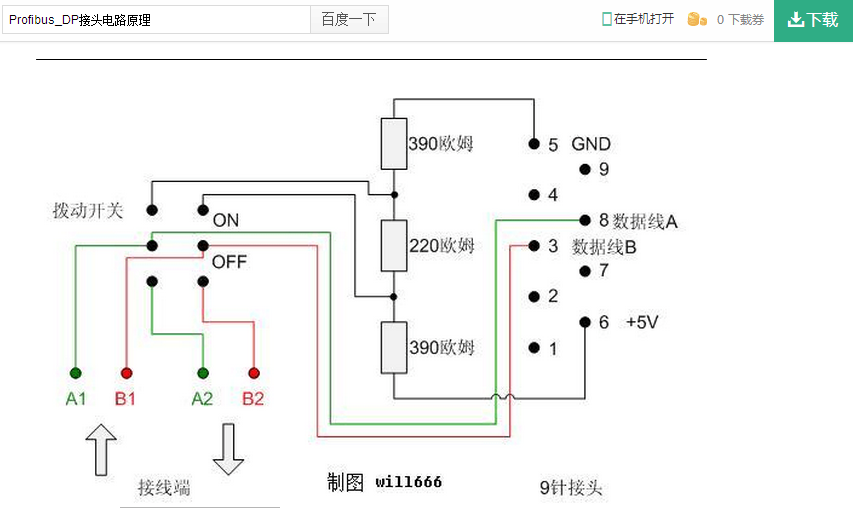

這個意思：

本帖最近評分記錄：

下載積分:+1(2310036294) 熱心助人！

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

2樓發表于: 2016-10-13 13:12

只看該作者 | 小中大

收藏一下
