樓主  發表于: 2013-05-16 10:24
求教：GP2300觸摸屏與富士FRENIC-Multi系列變頻器通訊
1.觸摸屏型號：GP-2300-SC41-24V，GP上有COM1(25pin)，COM2(9pin)，究竟哪個口是標準口，哪個是擴展口？
2.變頻器型號：Frenic-1.5E1S-4C，上面有RJ-45通訊口，支持RS-485通訊協議，如果用GP與變頻器直接通訊，那么變頻器內部哪些功能代碼需要設定，如何設定？
3.GP上如何編輯圖形界面，需要用腳本程序來完成嗎？
以上，求解啊，目前，自己暫無任何進展，如有了，自己隨時貼出來，相互討論。謝謝~~
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
1樓  發表于: 2013-05-20 11:42
自己頂一個
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
2樓  發表于: 2013-05-22 16:30
經過近一周的努力，目前終于實現了兩者的通訊。但是，在編輯畫面時，還是有困難，希望大家能積極探討，我隨后把整理資料上傳。
qiang2751290
級別: 家園常客
精華主題: 0
發帖數量: 482 個
工控威望: 892 點
下載積分: 463 分
在線時間: 373(小時)
注冊時間: 2012-06-03
最后登錄: 2024-05-27
查看qiang2751290的 主題 / 回貼
3樓  發表于: 2013-05-22 20:00
謝謝   我看看
cykyelec
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 138 點
下載積分: 471 分
在線時間: 11(小時)
注冊時間: 2013-05-08
最后登錄: 2015-09-02
查看cykyelec的 主題 / 回貼
4樓  發表于: 2013-05-22 20:55
我也想學習一下，樓主沒有上傳說明嗎？
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
5樓  發表于: 2013-05-22 21:41
最關鍵一點就是GP和變頻器的波特率9600，數據長度8，停止位2，握手方式DTR一致就行，別的也就沒什么了，之前沒有設置對。請大家一定要注意啊！！！
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
6樓  發表于: 2013-05-23 22:14
圖片：

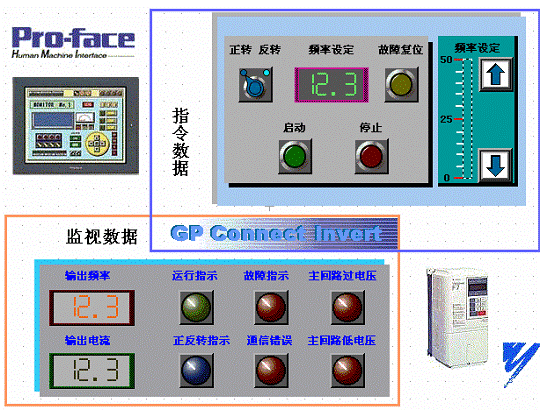

GP和變頻器實現了RS485通訊，但目前主要難點是GP界面如何編輯，變頻器內部功能代碼如何設置，我想實現的HMI界面如下，希望能有高手給予解答。
王志勇愛媳婦
千里之行，始于足下。
級別: 論壇先鋒
精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的 主題 / 回貼
7樓  發表于: 2013-05-23 23:03
1.你和什么型號的PLC連接的呢？變頻器的頻率和電流需要在ladder里面編的，這樣設置數據顯示器的地址就可以了！
2.你的頻率設定有增加和減少，可用字開關操作中的加減動作。關鍵是要找出之間的對應關系比。
3.你用的是RS485通訊協議，把IP和波特率設對了就可以了。其他根據你的工程要求來！
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
8樓  發表于: 2013-05-23 23:13
謝謝你的回復。我想做觸摸屏與變頻器的直接連接，不通過PLC，把觸摸屏作為上位機~~
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
9樓  發表于: 2013-05-27 16:32
上傳富士變頻器RS485通訊手冊，幫忙指點一下
coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
10樓  發表于: 2013-05-27 16:33
附件太大，無法上傳啊，誰要給我留個郵箱吧
菜鳥賽季
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 140 點
下載積分: 928 分
在線時間: 24(小時)
注冊時間: 2011-12-07
最后登錄: 2024-10-18
查看菜鳥賽季的 主題 / 回貼
11樓  發表于: 2013-06-05 21:43
11樓的前輩，我想要，能給我發一份嗎。我的郵箱是yongxinjiaozhi@126.com                                     謝謝了
  • «
