PLC315-2DP與ABB變頻器通訊，需用SFC14采集變頻器的各種信號。想求教下SFC中LADDR到底起了什么作用，跟RECORD有什么區別？查了很多資料感覺看的云里霧里，能幫忙詳細解答下下面每條指令的意思嗎？謝謝

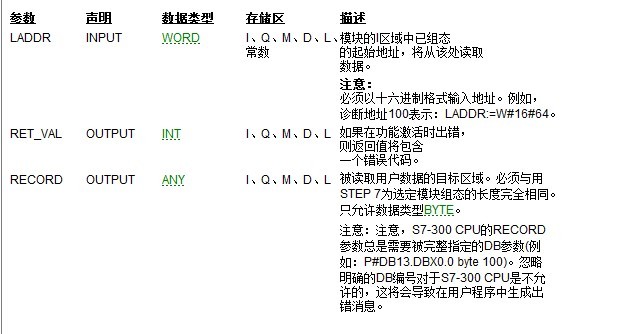

按F1查詢幫助文件，很清楚






簡單的講，
假如你讀取的一串?dāng)?shù)據的起始地址是256    那么laddr 就要寫（代表讀取首地址）       W#16#100
讀取的數據放在PLC的數據塊上 DB10.DBW0開始的的32個字節   ，那么RECORD就要寫  （代表存放首地址+字節數）         P#DB11.DBX0.0 BYTE 32

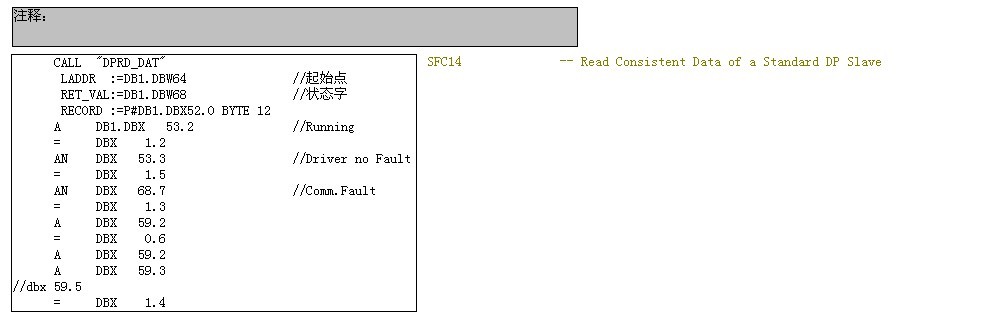

那上面這段程序就應該表示我變頻器上讀取的數據的起始地址是dbw64，該數據保存在DB1.DBX52.0開始的12個字節嗎？那我想問下，從變頻器上讀取的DBW64的數據長度又該怎么計算呢？這個SFC14應該跟SFC15是一樣的道理吧

SFC14和SFC15的配置差不多，數據長度一個地方配置就可以了，

LADDR是硬件組態中變頻器的地址；
數據長度如何計算需要看變頻器通訊協議的規定。

可以理解成在SFC14中LADDR是從變頻器讀取數據的起始地址嗎？而在SFC15中LADDR是從PLC側寫入數據的起始地址嗎？版主
