最近plc有點問題，調出程序來看下，發現幾個地方不懂，具體如下：
指令為：
ST/  R A
AN/  R B
AN/  R C
/
OT  R 7
想要問下，該指令是說RA和RB為off，RC為on，R7為on，還是說只要RA、RB、RC有處于on狀態R7就會為on啊？也就是說/（not）指令只對前面的元件有作用還是對于上一次輸出后的輸入都有作用啊？同樣的問題還有下面一個，是關于DF指令的，如下：
ST   X C
AN/  X D
OR  R 72
AN/  R 0
DF
OT   R 70
該指令是說XC為on，XD為off或者R72為on，并且R0處于由off變?yōu)閛n的狀態時R70為on，還是說只要輸入元件有一個處于由off變?yōu)閛n的狀態R70就為on 啊。
被搞得都大如斗啊，還請各位高手幫忙解答，在此拜謝了。
兩指令的梯形圖在附件可見。

在線等，懇請各位高手不吝指教啊。

我也來學習一下，有沒有人懂得

求高手啊。繼續在線等。

可以使用仿真軟件仿真，這樣就可以得到你想要的結果。

該指令是說RA和RB為off，RC為on，R7為on，還是說只要RA、RB、RC有處于on狀態R7就會為on啊？

任何一個為ON，R7為ON，三個全部是OFF，R7 off

該指令是說XC為on，XD為off或者R72為on，并且R0處于由off變?yōu)閛n的狀態時R70為on，還是說只要輸入元件有一個處于由off變?yōu)閛n的狀態R70就為on 啊。

XC為on，XD為off或者R72為on，并且R0處于由off變?yōu)閛n的狀態時R70為on，是正確的，其它情況不能實現，

建議使用仿真軟件仿真！

謝謝。不過仿真了一下，好像DF指令只要能夠?qū)崿F(xiàn)相應線路的接通就可以輸出為on。

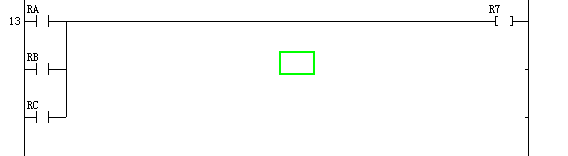

運算結果和以下程序是一樣的
