引用

引用第1樓hexiangjin于2011-11-06 11:05發表的  :

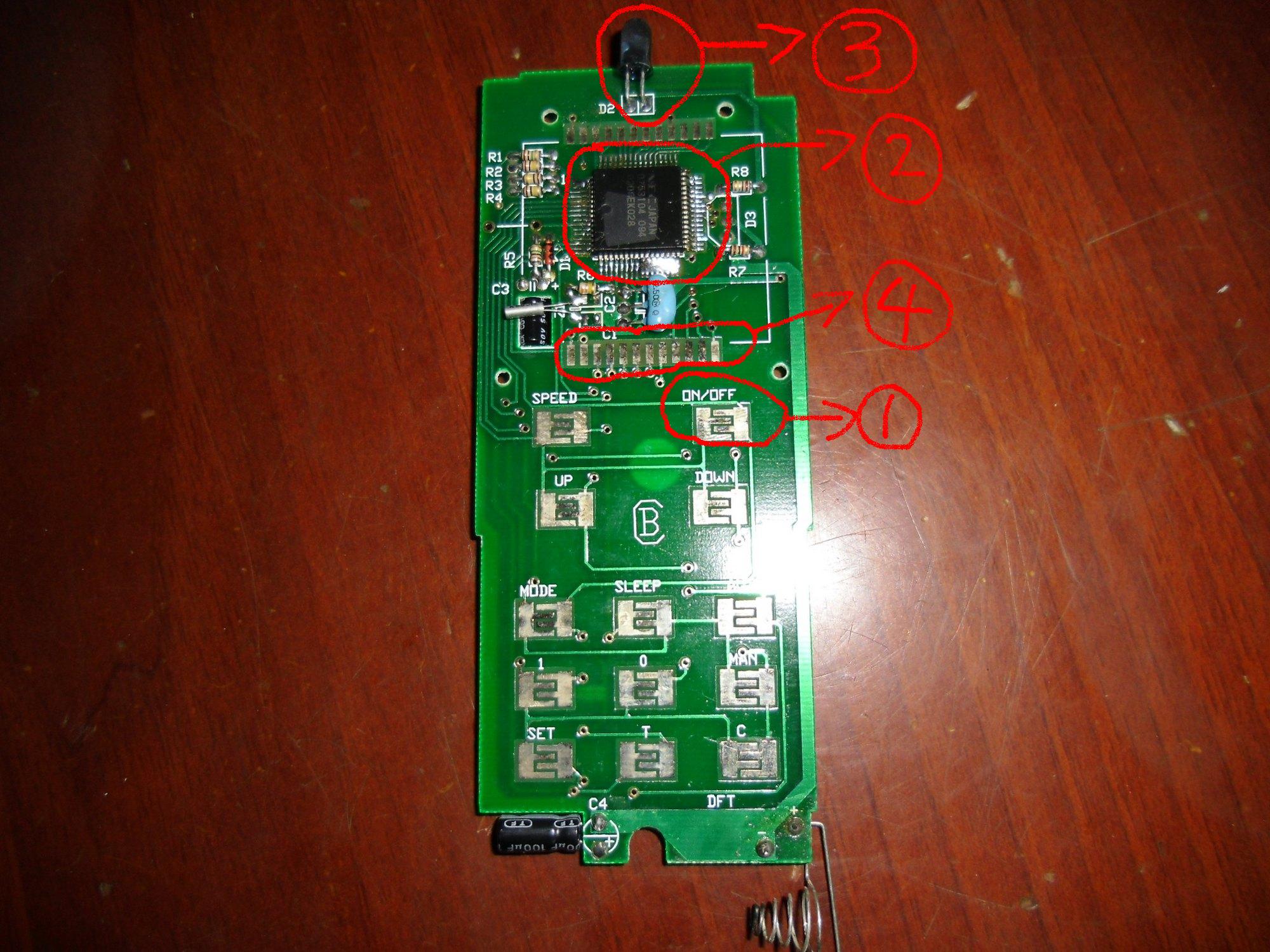

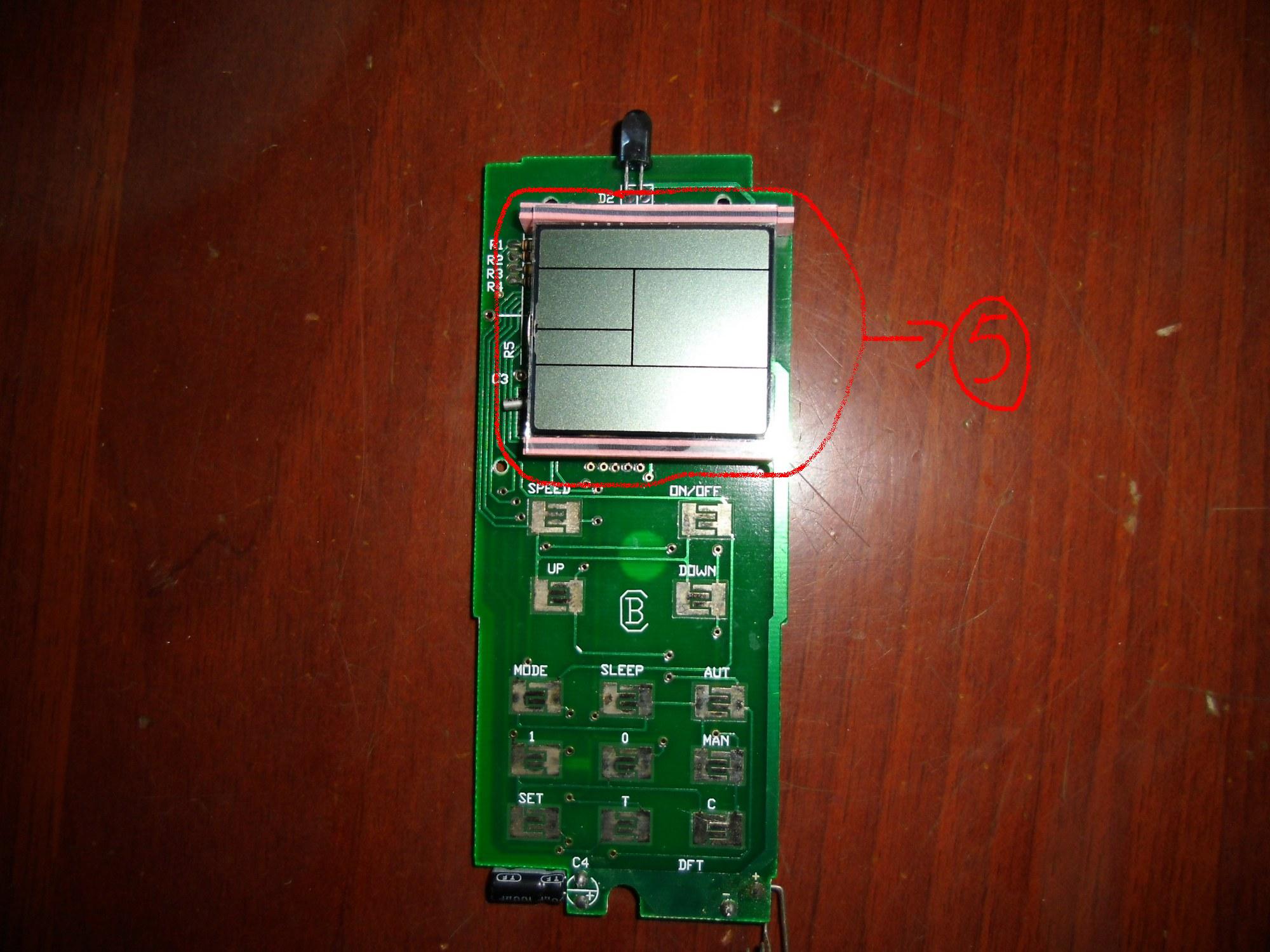

遙控器主要由形成遙控信號的微處理器芯片、晶體振蕩器、放大晶體管、紅外發光二極管以及鍵盤矩陣組成。其工作原理如下 微處理器芯片IC1內部的振蕩器通過2、3腳與外部的振蕩晶體X組成一個高頻振蕩器，產生高頻振蕩信號（480kHz）。此信號送入定時信號發生器后產生40KHz的正弦信號和定時脈沖信號。正弦信號送入編碼調制器作為載波信號；定時脈沖信號送制掃信號發生器、鍵控輸入編碼器和指令編碼器作為這些電路的時間標準信號。
IC1內部的掃描信號發生器產生五中不同時間的掃描脈沖信號，由5～9腳輸出送至鍵盤矩陣電路。當按下某一鍵時，相應于該功能按鍵的控制信號分別由10～14腳輸入到鍵控編碼器，輸出相應功能的數碼信號。然后由指編碼器輸出指令碼信號，經過調制器調制在載波信號上，形成包含有功能信息的高頻脈沖串，由17腳輸出經過晶體管BG放大，推動紅外線發光二極管D發射出脈沖調制信號。
嘿嘿，百度的比我解釋詳細多了。

引用

引用第3樓胡驕陽于2011-11-06 23:24發表的  :

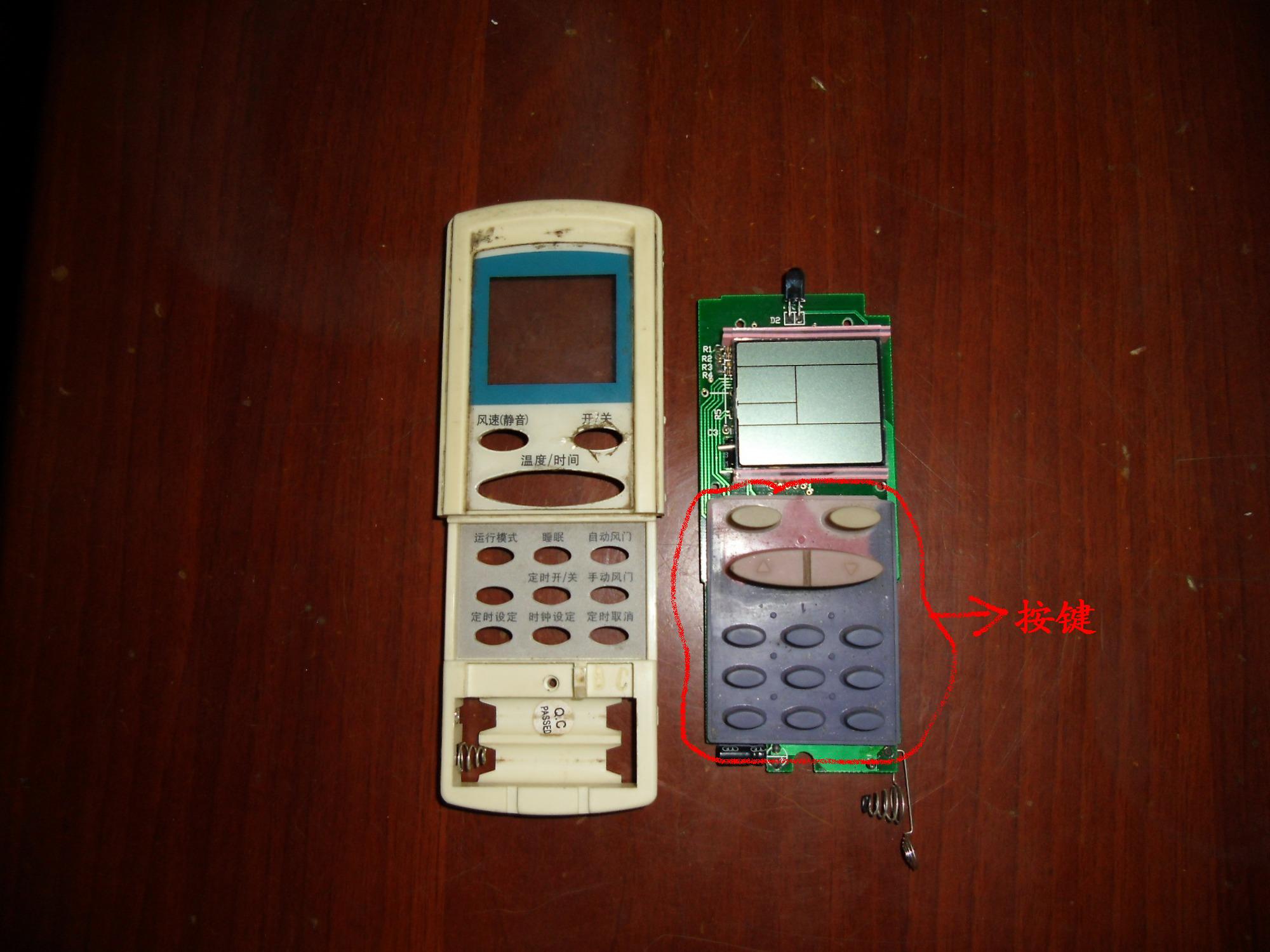

樓主你是做什么的呀，如果你學過電子技術，這個遙控器的原理就不是很難了。你仔細看看那個按鍵，可不是塑膠的，下邊可還有個碳點，用來導電的，你按下去后碳點就會接通按鍵的兩個金屬片起到開關的作用。編碼芯片對應的腳收到電平信號就會依據里面的程序編輯一組對應的編碼信號，由輸出端驅動紅外二極管以二進制的形式發出一組紅外光信號，當然你的眼睛是看不到那個光線的，但攝像機可以捕捉到紅外光，你可以用你的手機攝像頭拍一下，可以看到那個二極管會一閃一閃的哦。當電視機或空調器收到這組二進制的信號后，CPU會進行解碼，并驅動相應的功能動作。當然前提是你的接收端要能解碼這個二進制的編碼才行，如果接收端里面沒有你這發出的這個編碼，就不會有任何動作的，這和工控上的通訊一樣的。就說這么多吧。樓主你理解沒呀。

引用

引用第6樓liuhanqi于2011-11-07 08:36發表的  :
紅外線發射管也是發光二極管的一種，只不過是發出的光，頻率比較高，肉眼看不到，可以用帶攝像頭的手機看到。IC是一個編碼器控制電路，產生脈沖用的。這樣解釋能明白嗎。
