樓主  發表于: 2011-10-06 15:26

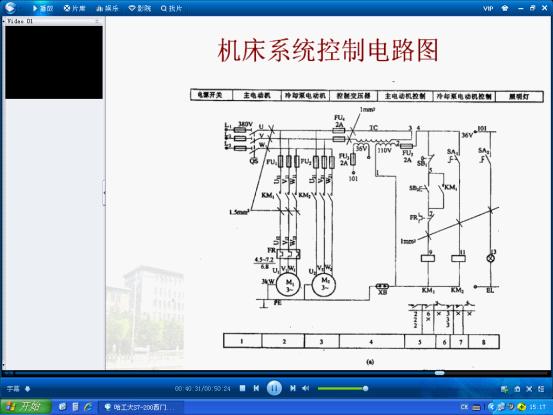

請問一下,圖形右下角的觸點及數字2,3,6表達了什么意思
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-06-25
查看雪花飄飄的 主題 / 回貼
1樓  發表于: 2011-10-06 16:05
那個數字的含義是:指示KM1接觸器的觸點在圖紙的第2列3列6列中。
樓主看一下下面有一行1-8的數字那是圖紙所指出列的標示。
樓主留言:
熱心助人
ying-feng
一般情況下人的眼睛是黑的,心是紅的;要是眼睛變紅了心就會變黑
級別: 家園常客
精華主題: 0
發帖數量: 460 個
工控威望: 648 點
下載積分: 2649 分
在線時間: 182(小時)
注冊時間: 2011-08-12
最后登錄: 2025-06-19
查看ying-feng的 主題 / 回貼
2樓  發表于: 2011-10-06 16:28
沒看懂。電路很簡單,最上面一行就是把電路分成七個部分,與下面對應的
臥龍灣
學習是寶
級別: 家園常客
精華主題: 0
發帖數量: 370 個
工控威望: 684 點
下載積分: 17061 分
在線時間: 338(小時)
注冊時間: 2010-03-08
最后登錄: 2025-06-30
查看臥龍灣的 主題 / 回貼
3樓  發表于: 2011-10-06 18:01
一樓說的對而且詳細
zhangli019
級別: 工控俠客
精華主題: 0
發帖數量: 587 個
工控威望: 2465 點
下載積分: 1907 分
在線時間: 136(小時)
注冊時間: 2011-02-18
最后登錄: 2024-01-27
查看zhangli019的 主題 / 回貼
4樓  發表于: 2011-10-06 18:41
恩,一樓有理!!
給我一根杠桿,一個支點
tianlizhu
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 391 點
下載積分: 835 分
在線時間: 424(小時)
注冊時間: 2010-12-28
最后登錄: 2023-09-05
查看tianlizhu的 主題 / 回貼
5樓  發表于: 2011-10-06 18:44
一樓說得有道理
gongyekongzh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的 主題 / 回貼
6樓  發表于: 2011-10-06 18:47
相當于坐標
