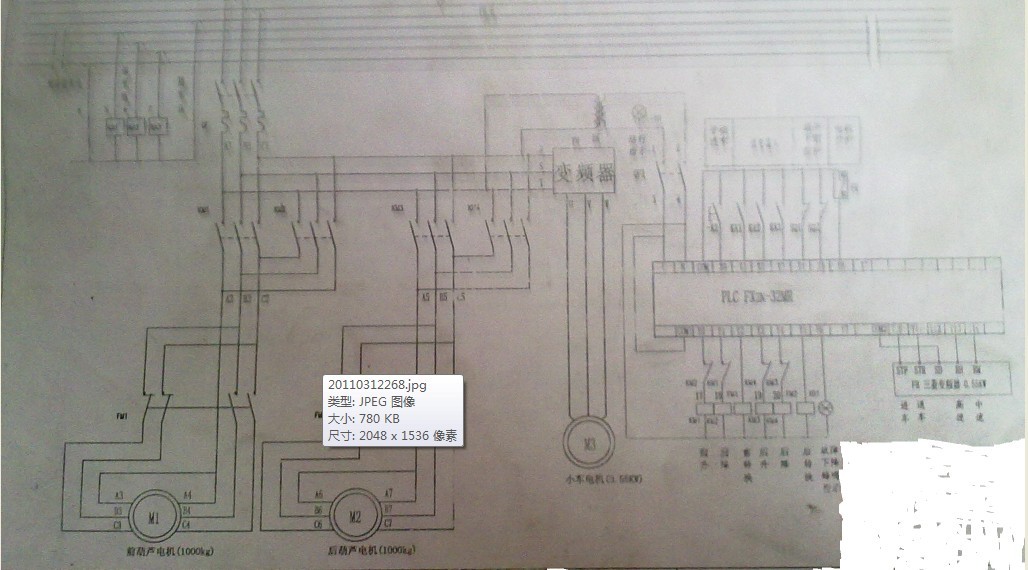

下面是原理圖，用的空開是63A西門子的，然后電機的額定電流時3.7A，前面兩個電機是PLC控制，變頻器控制行走電機，現在的故障就是空開跳閘，電機都是好的，麻煩高手幫我分析下可能出現問題的原因。。。謝謝了！！！
    線路已經查了，都沒問題，每個接觸器也都量了都是好的，現在就是找不到毛病到底在哪，別人說是中間繼電器的響應時間跟接觸器以及PLC有點沖突，導致的，我就不知道是不是這個原因。。。還有一個現象就是M2電機工作的時候三廂電流兩廂是2.5A，另外一個是1.5A，但是線路都沒毛病，出現這樣的現象正常么？
   各位大師 能給些建議不？？

這問題 簡單啊   一路一路拆掉試 用排除法來修理

如果 是變頻器 那一路出了問題 再拆 掉電機試唄






我就是已經查了撒。線路都沒問題，每個接觸器也都量了都是好的，現在就是找不到毛病到底在哪，別人說是中間繼電器的響應時間跟接觸器以及PLC有點沖突，導致的，我就不知道是不是這個原因。。。還有一個現象就是M2電機工作的時候三廂電流兩廂是2.5A，另外一個是1.5A，但是線路都沒毛病，出現這樣的現象正常么？

空開是怎么跳的？

是正常工作到一定時間突然跳呢？   這個情況一般過載 過電流的可能比較大   負責過大  查電機

還是電機一啟動或其它元器件一啟動就跳呢？   這個情況一般是短路 或 接地漏電跳閘   查元器件 線路

事出必有因

如果你確定 電機 線路 電器 什么都沒問題

那就是空開的問題了

建議樓主重新整理下思路，問題沒那么復雜的，
4樓提示的有理

電源線某處破皮 導致的短路或接地故障

這類故障 一般情況下正常

一旦電源線破皮處碰到某個特定地方或震動巨大  就會跳空開了

變頻器單獨接空開，和其他電機分開

用排除法，手動啟動！

問題很可能出在你前面兩個電機的控制線路上，沒有辦法看見你的二次回路，你可以先去掉一個放向的運行看看，一般來說空開跳基本都是短路現象。你的設備都單個檢查過了，應該不存在設備故障短路現象，那么只有一種可能你的相線之間可能在啟動后出現短路，所以要看看你的控制回路有沒有問題。

別人說是中間繼電器的響應時間跟接觸器以及PLC有點沖突，導致的
這個問題好辦，你把PLC上下兩個動作設定一秒鐘的延時不就行了。

空開是不是三相帶漏電的，換一個三相四線帶漏電的
